Was ist Modbus? Funktionsweise, RTU vs. TCP und Einsatz in der Gebäudeautomation

Author: T. Graf | Datum: 14.08.2026

Modbus ist ein offenes Kommunikationsprotokoll für den Austausch von Prozessdaten zwischen Automatisierungsgeräten. Ein Client – beispielsweise eine Gebäudeleittechnik – fragt Werte oder Zustände ab. Die angesprochenen Server, etwa Sensoren, Messumformer oder Regler, liefern die angeforderten Daten zurück oder führen einen Schreibbefehl aus.

Das Protokoll wurde 1979 von Modicon für industrielle Steuerungssysteme entwickelt. Heute wird Modbus in der Industrie- und Gebäudeautomation eingesetzt, weil sich damit Geräte unterschiedlicher Hersteller über serielle Leitungen oder Ethernet-basierte Netzwerke verbinden lassen. Geeignete Funklösungen können Modbus-Geräte zusätzlich drahtlos in ein Automationssystem einbinden.

Modbus legt fest, wie Anfragen aufgebaut sind, wie Geräte und Datenbereiche adressiert werden und wie Messwerte, Zustände oder Sollwerte gelesen und geschrieben werden. Der physische Übertragungsweg ist davon getrennt. Deshalb kann Modbus beispielsweise als Modbus RTU über RS-485 oder als Modbus TCP über Ethernet eingesetzt werden.

Zu unseren Modbus-Sensoren
Zurück zum Blog

Wie funktioniert Modbus?

Modbus arbeitet nach einem Anfrage-Antwort-Prinzip. Der Client startet die Kommunikation und richtet seine Anfrage an einen bestimmten Server. Die Anfrage enthält unter anderem die gewünschte Funktion und die Adresse des benötigten Datenbereichs. Der Server verarbeitet die Anfrage und sendet die angeforderten Daten oder eine Rückmeldung zum ausgeführten Befehl zurück.

In der Gebäudeautomation kann beispielsweise die Gebäudeleittechnik einen Raumtemperatursensor nach seinem aktuellen Messwert fragen. Die Anfrage adressiert das richtige Gerät und das im Gerätehandbuch dokumentierte Register. Der Sensor antwortet mit dem gespeicherten Wert, den die Gebäudeleittechnik anhand der Herstellerdokumentation interpretiert und für Anzeige oder Regelung verwendet.

  • Modbus ist das Protokoll – nicht die Leitung

    Modbus gehört zur Anwendungsschicht und beschreibt die Kommunikation zwischen Geräten. Die physische Verbindung ist davon getrennt. Modbus RTU wird häufig über RS-485 übertragen, während Modbus TCP Ethernet und TCP/IP nutzt. Der Übertragungsweg und das Protokoll dürfen deshalb nicht gleichgesetzt werden.

  • Client und Server statt Master und Slave

    Der Client initiiert eine Anfrage, der adressierte Server antwortet. In älteren Geräteunterlagen werden dafür häufig noch die Begriffe Master und Slave verwendet. Bei der Planung muss zusätzlich jedes Gerät beziehungsweise jeder Teilnehmer eindeutig adressiert sein.

Vorteile von Modbus

  • Offen dokumentiert

    Spezifikationen und Implementierungsleitfäden sind über die Modbus Organization verfügbar.

  • Seriell oder Ethernet

    Modbus RTU nutzt serielle Kommunikation; Modbus TCP arbeitet über TCP/IP-Netzwerke.

  • Standardisierte Funktionen

    Funktionscodes definieren das Lesen und Schreiben von Bits und Registern.

  • Herstellerübergreifend

    Geräte verschiedener Anbieter sind integrierbar, wenn Schnittstelle und Datenmodell kompatibel sind.

  • Planbar erweiterbar

    Kompatible Teilnehmer lassen sich innerhalb einer geeigneten Netzstruktur ergänzen.

  • Geräte austauschbar

    Bei kompatiblen Schnittstellen und Registerbelegungen lassen sich einzelne Geräte austauschen.

  • In bestehende Systeme integrierbar

    Modbus RTU und Modbus TCP lassen sich in bestehende Automationssysteme integrieren.

  • Skalierbar nach Systemarchitektur

    Zusätzliche Segmente, Repeater oder Gateways ermöglichen den Aufbau größerer Systeme.

Modbus-Register und Funktionscodes

Register sind adressierbare Datenbereiche eines Modbus-Geräts. Darin können Messwerte, Sollwerte, Betriebszustände oder Konfigurationsparameter abgelegt sein. Der Standard unterscheidet einzelne Bitwerte, sogenannte Coils und Discrete Inputs, sowie 16-Bit-Input- und Holding-Register.

Der Funktionscode teilt dem Server mit, welche Operation ausgeführt werden soll. Funktionscode 03 liest beispielsweise Holding-Register, Funktionscode 04 Input-Register. Welche Register und Funktionen ein Gerät unterstützt, steht in seiner Modbus-Dokumentation.

Registeradresse, Datentyp, Skalierung, Einheit und Byte-Reihenfolge müssen gemeinsam betrachtet werden. Ein gespeicherter Rohwert ist erst dann eindeutig, wenn das Gerätehandbuch beschreibt, wie er zu interpretieren ist. Bei 32-Bit-Werten können zudem zwei aufeinanderfolgende 16-Bit-Register und eine festgelegte Wortreihenfolge erforderlich sein.

Inhalt

Was ist Modbus RTU? Was ist Modbus TCP? Modbus ASCII und drahtlose Modbus-Lösungen Modbus in der Gebäudeautomation Typische Fehler bei Modbus vermeiden Kabelgebundene Modbus-Sensoren und Messgeräte Modbus, Modbus-SD oder W-Modbus? Fazit: Modbus passend zur Infrastruktur auswählen FAQ

Was ist Modbus RTU?

Modbus RTU ist eine binär codierte serielle Umsetzung des Modbus-Protokolls. In der Gebäudeautomation wird dafür häufig RS-485 eingesetzt. Mehrere Geräte können entlang einer passend geplanten Busleitung kommunizieren; jeder Teilnehmer benötigt eine eindeutige Adresse.

Für eine funktionierende Verbindung müssen Baudrate, Parität und Stoppbits bei den beteiligten Geräten übereinstimmen. Auch Leitungsführung, Topologie und Abschlusswiderstände müssen zur Installation passen. Modbus RTU arbeitet bei der seriellen Übertragung üblicherweise asynchron und trennt Nachrichten über definierte Zeitabstände.

Was ist Modbus TCP?

Modbus TCP überträgt Modbus-Nachrichten über TCP/IP und wird typischerweise in Ethernet-basierten Automationsnetzen eingesetzt. Geräte werden über IP-Adressen erreicht. Eine Unit-ID kann zusätzlich einen nachgelagerten Teilnehmer kennzeichnen, beispielsweise hinter einem Gateway.

Modbus TCP erleichtert die Integration in vorhandene IP-Infrastrukturen. Klassisches Modbus TCP besitzt jedoch keine integrierte Verschlüsselung und starke Authentifizierung. Geräte sollten deshalb nicht ungeschützt aus dem öffentlichen Internet erreichbar sein. Netzwerksegmentierung, Firewalls und abgesicherte Fernzugänge gehören zu einem geeigneten Sicherheitskonzept.

Modbus ASCII und drahtlose Modbus-Lösungen

Modbus ASCII codiert Daten als ASCII-Zeichen. Telegramme lassen sich dadurch bei der Diagnose leichter betrachten, benötigen gegenüber der binären RTU-Darstellung aber mehr Zeichen für dieselbe Information. In neuen Gebäudeautomationsprojekten sind RTU und TCP meist relevanter; ASCII findet sich vor allem in bestehenden oder besonderen Systemumgebungen.

Modbus-Daten können außerdem über geeignete Funklösungen und ein Gateway eingebunden werden. Eine solche Lösung ist jedoch nicht automatisch ein eigener Übertragungsstandard der Modbus Organization. Für Kompatibilität, Reichweite und Funkplanung sind das konkrete System, das Gateway und die unterstützten Geräte entscheidend.

Mehr über W-Modbus erfahren

Modbus in der Gebäudeautomation

In der Gebäudeautomation verbindet Modbus Feldgeräte mit Reglern, Automationsstationen oder der Gebäudeleittechnik. Sensoren stellen Messwerte digital bereit, sodass übergeordnete Systeme Zustände überwachen, Werte visualisieren und Regelstrategien umsetzen können.

Typische Messgrößen sind Temperatur, relative Feuchte, Differenzdruck, CO₂, VOC, Feinstaub und Luftströmung. Auch Sollwerte, Betriebsarten und Statusmeldungen können über dafür vorgesehene Register übertragen werden.

Digitale Kommunikation kann den Verdrahtungs- und Integrationsaufwand gegenüber einer ausschließlich sternförmigen Übertragung einzelner Analogsignale reduzieren. Der konkrete Nutzen hängt von Topologie, Teilnehmerzahl, Leitungswegen und Anlagenkonzept ab. Modbus spart nicht automatisch Energie; das Protokoll stellt die Daten bereit, auf deren Grundlage eine geeignete Regelstrategie effizienter arbeiten kann.

Kabelgebundene Modbus-Sensoren entdecken

Typische Fehler bei Modbus vermeiden

Die Unterstützung von Modbus allein garantiert noch keine Kommunikation zwischen zwei Geräten. Übertragungsart, Parameter, Funktionen und Datenabbildung müssen auf beiden Seiten zusammenpassen.

Prüfen Sie bei der Inbetriebnahme insbesondere:

  • eindeutige Geräteadressen
  • Baudrate, Parität und Stoppbits
  • A-/B-Anschlüsse anhand der jeweiligen Herstellerunterlagen
  • Busstruktur, Stichleitungen und Terminierung
  • Registeradresse und möglichen Adressoffset
  • Funktionscode, Datentyp und Skalierung
  • Byte- und Wortreihenfolge bei mehrteiligen Werten
  • Netzwerksegmentierung und Zugriffsrechte bei Modbus TCP

Eine Ausnahmeantwort oder ein Kommunikationsstatus unterstützt die Diagnose, benennt aber nicht automatisch den physischen Fehlerort. Spannungsversorgung, Leitung, Abschluss und Parametrierung müssen weiterhin systematisch geprüft werden.

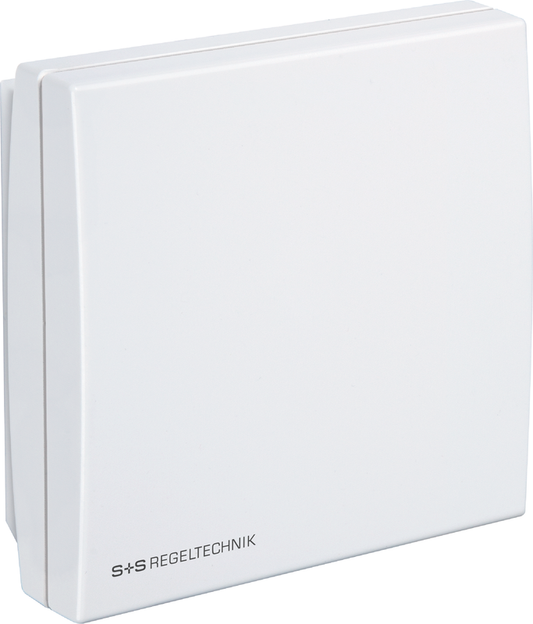

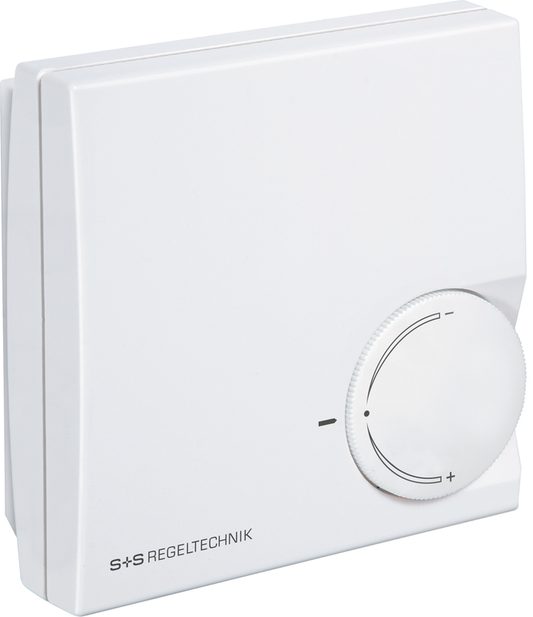

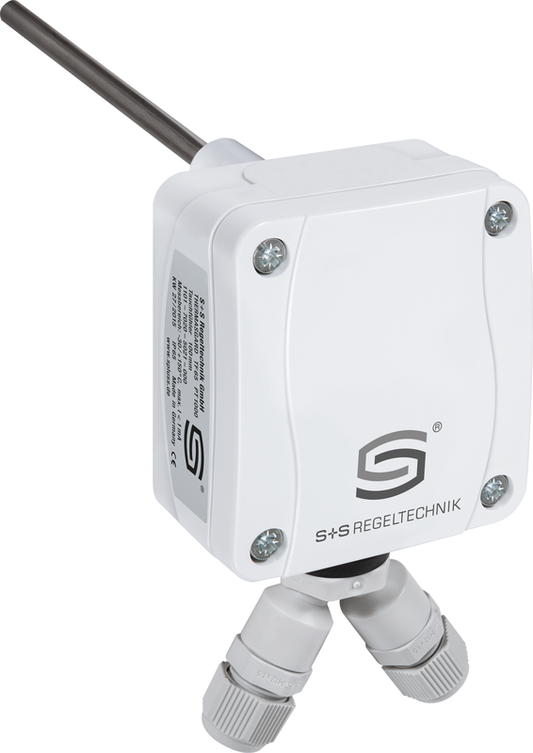

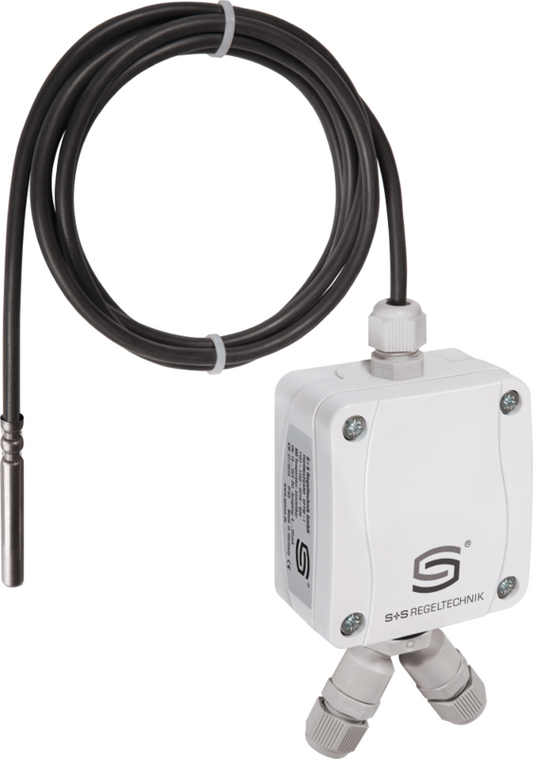

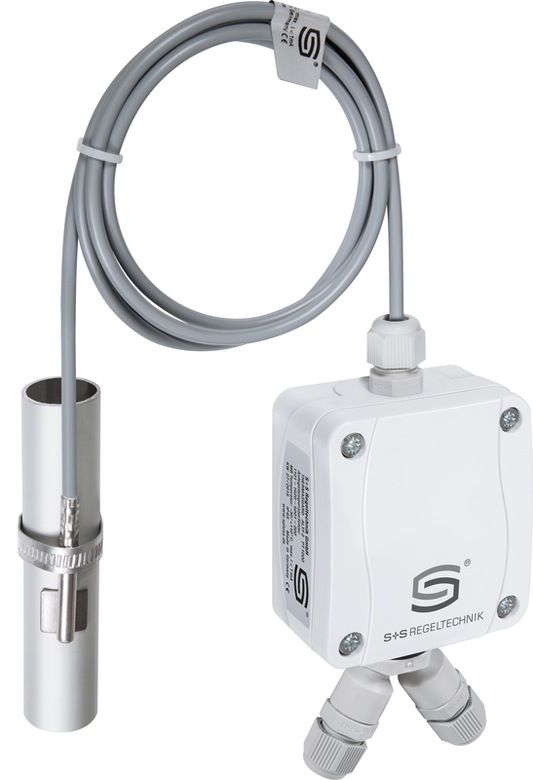

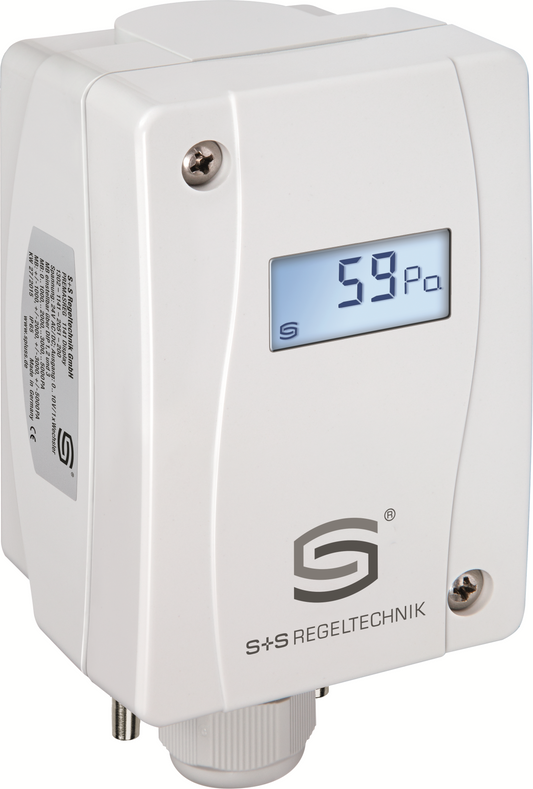

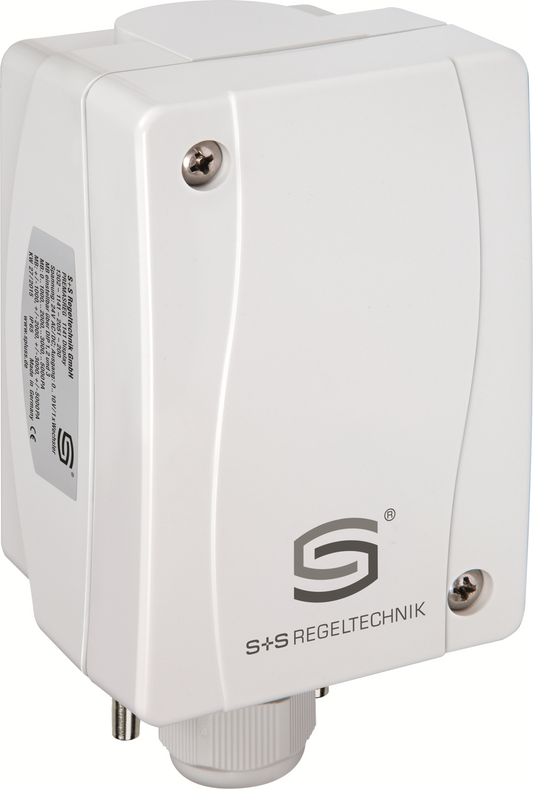

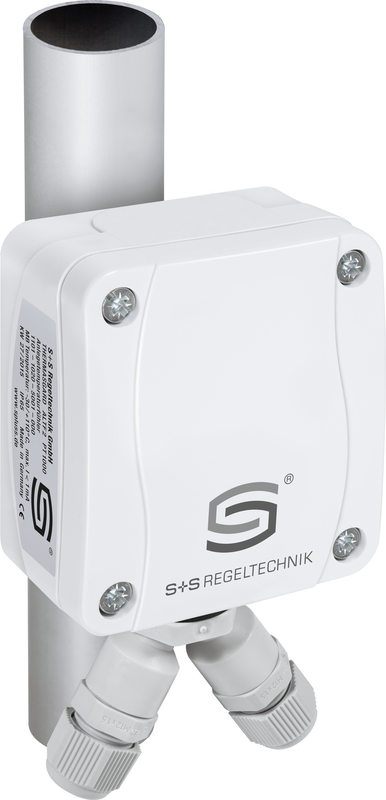

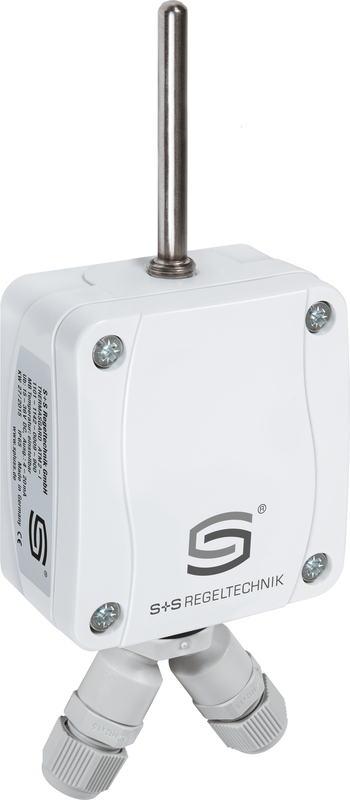

Kabelgebundene Modbus-Sensoren und Messgeräte

Alle anzeigen

Modbus, Modbus-SD oder W-Modbus?

Die klassischen S+S-Modbus-Sensoren sind kabelgebundene Lösungen mit galvanischer Trennung. Sie eignen sich für Projekte, in denen die elektrische Entkopplung Teil des vorgesehenen Anlagenkonzepts ist.

Modbus-SD ist die preisoptimierte kabelgebundene Produktlinie für Anwendungen, in denen keine galvanische Trennung erforderlich ist. Das Kommunikationsprinzip bleibt Modbus RTU; der Unterschied liegt in der Geräteausführung und im vorgesehenen Einsatzbereich.

W-Modbus eignet sich für drahtlose Nachrüstungen und Installationen, bei denen Busleitungen vermieden werden sollen. Die endgültige Auswahl richtet sich nach elektrischer Umgebung, vorhandener Infrastruktur, Leitungswegen und den projektspezifischen Anforderungen.

Technische Beratung anfragen

Fazit: Modbus passend zur Infrastruktur auswählen

Modbus ist ein etabliertes Protokoll für den Austausch von Prozessdaten in der Industrie- und Gebäudeautomation. Modbus RTU eignet sich für serielle Feldbusstrukturen, während Modbus TCP die Kommunikation in Ethernet-basierten Netzwerken ermöglicht. Entscheidend für einen zuverlässigen Betrieb sind eindeutige Adressen, passende Kommunikationsparameter und eine korrekt dokumentierte Registerzuordnung.

Für die Produktauswahl bietet S+S kabelgebundene Modbus-Sensoren, die preisoptimierte Modbus-SD-Serie sowie drahtlose W-Modbus-Lösungen. Welche Ausführung passt, hängt nicht allein vom Protokoll, sondern auch von der elektrischen Umgebung und dem Installationskonzept ab.

Technische Quellen:

FAQ

Was ist der Unterschied zwischen Modbus RTU und Modbus TCP?

Modbus RTU überträgt kompakte binäre Nachrichten über eine serielle Verbindung, häufig RS-485. Modbus TCP transportiert Modbus-Nachrichten über Ethernet und TCP/IP. Die grundlegenden Funktionen und Datenbereiche sind ähnlich; Netzwerkaufbau, Adressierung, Nachrichtenrahmen und Inbetriebnahme unterscheiden sich.

Ist Modbus ein Bussystem oder ein Protokoll?

Modbus ist in erster Linie ein Kommunikationsprotokoll der Anwendungsschicht. Es kann auf unterschiedlichen Übertragungswegen eingesetzt werden. Bei Modbus RTU bildet häufig RS-485 die physische Busverbindung; bei Modbus TCP erfolgt der Transport über ein Ethernet- und TCP/IP-Netzwerk.

Welche Leitung wird für Modbus RTU benötigt?

Für Modbus RTU über RS-485 wird üblicherweise eine geeignete verdrillte Leitung verwendet. Kabeltyp, Schirmung, Querschnitt, maximale Länge und Abschluss hängen von Baudrate, Störumgebung und Herstelleranforderungen ab. Maßgeblich sind deshalb die Installationshinweise der eingesetzten Geräte und der aktuelle Serial-Line-Implementierungsleitfaden.

Ist Modbus TCP sicher?

Klassisches Modbus TCP bietet von sich aus keine Verschlüsselung oder starke Teilnehmerauthentifizierung. Es sollte deshalb nicht ungeschützt aus dem öffentlichen Internet erreichbar sein. Geeignete Maßnahmen sind segmentierte Netze, Firewalls, abgesicherte Fernzugänge und – sofern von den Komponenten unterstützt – Modbus Security mit TLS

Was unterscheidet Modbus, Modbus-SD und W-Modbus bei S+S?

Klassische S+S-Modbus-Geräte sind kabelgebunden und galvanisch getrennt. Modbus-SD kommuniziert ebenfalls kabelgebunden über Modbus RTU, verzichtet für preisoptimierte Anwendungen aber auf die galvanische Trennung. W-Modbus bindet geeignete Sensoren drahtlos über ein Gateway in die Automationsinfrastruktur ein.
