Differenzdruckregler

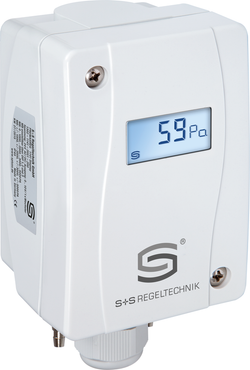

PREMASREG® Differenzdruckwächter dienen der Messung von Über-, Unter- oder Differenzdrücken in sauberer Luft. Der Einsatz der Drucktransmitter erfolgt in der Reinraum-, Medizin- und Filtertechnik, in Lüftungs- und Klimakanälen, in Spritzkabinen und Großküchen, zur Filterüberwachung und Füllstandsmessung oder zur Ansteuerung von Frequenzumrichtern.

Ratgeber und Wissenswertes zu Differenzdruckregler

Differenzdruckregler für Lüftung, Lufttechnik & Gebäudeautomation

Kurz erklärt:
Wer in der Gebäudeautomation oder Lufttechnik arbeitet, kennt das Problem: Eine Lüftungsanlage kann auf dem Papier perfekt ausgelegt sein – und trotzdem verschlechtert sich die Performance im Alltag schleichend. Häufig liegt das nicht an „zu wenig Luft“, sondern an Druckverlusten, die über Wochen oder Monate entstehen: Filter setzen sich zu, Kanäle verschmutzen, Volumenströme driften, Klappen arbeiten nicht mehr sauber oder Ventilatoren laufen außerhalb ihres optimalen Bereichs.

Genau hier kommen Differenzdruckregler ins Spiel. Sie erfassen die Druckdifferenz zwischen zwei Punkten (z. B. vor und nach einem Filter oder zwischen Kanal und Referenzdruck) und machen daraus eine klare Information:
Ist die Luftführung noch im Soll – oder verliert die Anlage gerade an Effizienz und Betriebssicherheit?

In der Praxis werden Differenzdruckregler besonders häufig eingesetzt, um:

Filterzustände zuverlässig zu überwachen
definierte Unter-/Überdruckbereiche einzuhalten (Druckzonen)
Druckverhältnisse in Luftkanälen zu stabilisieren (z. B. bei variablen Lasten)
Messwerte sauber an GLT / Gebäudeautomation zu übergeben

Inhalt

Warum ist ein Differenzdruckregler in der Lüftung sinnvoll? Differenzdruck in Luft und Lüftung: Was wird eigentlich geregelt? Typische Anwendungen in Gebäudeautomation & GLT Welche Signale & Schnittstellen sind in der Praxis relevant? Auswahlhilfe: Worauf sollte man beim Differenzdruckregler achten? Jetzt Differenzdruckregler für Lüftung auswählen

Warum ist ein Differenzdruckregler in der Lüftung sinnvoll?

Wenn man sich Lüftungs- und Klimaanlagen genauer anschaut, ist der Differenzdruck eine der wichtigsten Messgrößen überhaupt – weil er nicht nur etwas „misst“, sondern indirekt den realen Anlagenzustand abbildet.

Denn: Die Luft wird durch das System transportiert, und jedes Bauteil, das im Luftstrom liegt, verursacht einen Druckverlust. Das ist konstruktiv normal. Problematisch wird es dann, wenn sich diese Druckverluste verändern – etwa durch Verschmutzung oder dynamische Betriebszustände.

Typische Ursachen sind beispielsweise:

zunehmende Filterverschmutzung (klassischster Fall)
veränderte Luftmengen / Volumenstrom
Klappenstellungen, Ventilatorregelung oder ungünstige Strömungsverhältnisse
verschmutzte Kanäle oder Komponenten
wechselnde Betriebszustände (z. B. Tag-/Nachtbetrieb, Teillast, Lastsprünge)

Ein korrekt eingesetzter Differenzdruckregler macht solche Veränderungen sichtbar – bevor die Anlage spürbar schlechter läuft. Das ist für Betreiber relevant, weil es direkt Einfluss hat auf:

Energieverbrauch
Luftqualität / Komfort
Wartungsaufwand
Anlagenverfügbarkeit

Differenzdruck in Luft & Lüftung: Was wird eigentlich geregelt?

Ein Differenzdruckregler betrachtet immer zwei Druckpunkte und ermittelt daraus:

Δp = p1 – p2

Typische Mess-/Regelaufgaben in der Lüftung:

1) Filterüberwachung
Mit zunehmender Filterbeladung steigt der Druckverlust am Filter. Ein Differenzdruckregler hilft dabei, den Zustand frühzeitig zu erkennen und Wartung planbar zu machen.

Vorteile:

Vermeidung unnötiger Filterwechsel (zu früh)
Vermeidung ineffizienter Lüftung (zu spät)
stabile Luftmengen bei geregelten Systemen
reduzierte Betriebskosten durch optimierte Wartung

2) Druckhaltung im Lüftungskanal
In RLT-Anlagen kann Differenzdruck zur Stabilisierung von Luftströmen genutzt werden – besonders bei variablen Volumenströmen (VAV).

3) Unter-/Überdruckbereiche (Druckzonen)
In sensiblen Bereichen ist eine definierte Druckdifferenz entscheidend:

Reinräume & Laborbereiche
Technikräume / Schalträume
Treppenhäuser (Rauchschutzdruckanlagen – je nach System)
Isolationsräume (Krankenhaus)

Typische Anwendungen in Gebäudeautomation & GLT

Aus Sicht der Gebäudeautomation ist ein Differenzdruckregler mehr als nur ein Sensor: Er liefert einen Betriebszustand, der direkt in Trends, Alarme und Serviceprozesse einfließt.
In der Praxis sieht man Differenzdruckregler besonders häufig in folgenden Anwendungen:

Filterüberwachung in RLT-Anlagen
Überwachung von Zu- und Abluftfiltern in RLT-Zentralen
Druckdifferenzmessung in Lüftungskanälen
Überwachung von Luftwegen und Ventilatoren (z. B. indirekt „läuft / läuft nicht“)
Druckzonenregelung in Reinräumen oder sensiblen Bereichen
GLT-Alarmierung bei Grenzwertverletzungen (z. B. „Filter zu“, „Luftstrom instabil“)

Gerade bei größeren Gebäuden oder industriellen Anlagen ist das ein echter Vorteil, weil Betreiber damit nicht nur reagieren, sondern gezielt vorbeugend warten können.

Welche Signale & Schnittstellen sind in der Praxis relevant?

Viele Nutzer schauen beim Kauf zuerst auf Messbereich oder Genauigkeit – das ist absolut richtig. Mindestens genauso wichtig ist in der Gebäudeautomation aber die Frage:
Wie gut lässt sich das Gerät in die bestehende Automations- und GLT-Struktur integrieren?

Je nach Systemumgebung werden typischerweise genutzt:

analoge Ausgänge (z. B. 0–10 V / 4–20 mA je nach Gerät)
Grenzwert-/Schaltsignale (z. B. für Filteralarm)
digitale Kommunikation in GLT-Strukturen (je nach Systemanforderung)

Ein wichtiger Aspekt hierbei ist die Wahl des Kommunikationsprotokolls. Modbus, ein weit verbreitetes Bussystem, ermöglicht eine nahtlose Integration von Differenzdruckwächtern in bestehende Systeme. Ob über klassische kabelgebundene Modbus-Verbindungen oder kabellose Lösungen wie Wireless Modbus – beide bieten eine hohe Flexibilität und zuverlässige Kommunikation in der Gebäudeautomation. Der entscheidende Punkt: Differenzdruckwerte sollen nicht „nur irgendwo stehen“, sondern in der GLT wirklich nutzbar sein – für Trendaufzeichnung, Alarmierung und Diagnose.

Auswahlhilfe: Worauf sollte man beim Differenzdruckregler achten?

Wenn ein Differenzdruckregler im Lüftungskanal dauerhaft zuverlässig arbeiten soll, ist die Auswahl nicht nur eine Frage des Datenblatts. In der Praxis entscheidet oft die Kombination aus Messbereich, Montage, Medium und Betriebsbedingungen.

Folgende Punkte sind besonders relevant:

Messbereich passend zur Lufttechnik
In der Lüftung sind Druckdifferenzen am Filter oder im Kanal oft deutlich kleiner als in anderen Medien. Deshalb ist ein passend gewählter Bereich entscheidend für stabile und aussagekräftige Werte.

Montage & Einbauort
Ob Schaltschrank, Wandmontage oder kanalnaher Einbau – das beeinflusst Installation, Service und Messqualität.

Medium: Luft / nicht aggressive Gase vs. Flüssigkeiten
Für Lüftungsgeräte und RLT-Systeme wird Differenzdruck in der Regel in Luft gemessen (z. B. am Filter oder im Kanal). Dabei sind kleine Druckdifferenzen im Bereich weniger Pascal bis hin zu typischen Filterdruckverlusten entscheidend.

Sobald Differenzdruck jedoch in flüssigen Medien erfasst werden soll, ändern sich Rahmenbedingungen wie Druckniveau, Anschlussarten, Medienverträglichkeit sowie Dicht- und Gehäusekonzept. In diesen Fällen kommen speziell dafür ausgelegte Differenzdrucksensoren zum Einsatz.

Passende Lösungen für flüssige Medien finden Sie hier:
Differenzdrucksensoren für flüssige Medien entdecken

Stabilität bei dynamischen Betriebszuständen
Moderne Anlagen arbeiten selten statisch. Gute Messergebnisse müssen auch bei Lastwechseln und Strömungseinflüssen plausibel bleiben.

Parametrierung & Servicefreundlichkeit
Ein Gerät bringt nur dann echten Nutzen, wenn Grenzwerte logisch gesetzt werden können und Servicepersonal in der GLT klare Informationen erhält.

Jetzt Differenzdruckregler für Lüftung auswählen

In vielen Projekten sieht man Differenzdruck erst dann auf der Agenda, wenn Filter ständig belegt sind, Luftmengen nicht mehr passen oder die GLT nur noch Störungen meldet. Dabei lässt sich genau das mit einer sauberen Differenzdrucküberwachung frühzeitig vermeiden – und zwar ohne unnötige Komplexität im System.

Genau dafür haben wir bei S+S Regeltechnik die passenden Feldgeräte. Unsere Differenzdruckregler für Lüftung und Lufttechnik sind darauf ausgelegt, typische Messaufgaben im RLT-Umfeld zuverlässig abzudecken – von der Filterüberwachung bis zur Druckzonen-Überwachung – und sich sauber in die Gebäudeautomation integrieren zu lassen. Damit erhalten Sie klare Messwerte, nachvollziehbare Trends und eine verlässliche Grundlage für Wartung und Regelung.

Hinweis: In der Gebäudeautomation gibt es neben Luftanwendungen auch Fälle, in denen Differenzdruck in flüssigen Medien gemessen werden soll – z. B. in hydraulischen Systemen oder Kühlkreisen. Dafür sind andere Messbereiche und Anschlusskonzepte relevant als in der Lüftungstechnik. Passende Druckmessumformer für Flüssigkeiten finden Sie hier:
Druckmessumformer / Differenzdrucksensoren für flüssige Medien

Diff. Druckregler auswählen

FAQ

Was macht ein Differenzdruckregler in einer Lüftungsanlage?

Er überwacht und/oder regelt den Druckunterschied zwischen zwei Punkten, z. B. vor/nach einem Filter im Lüftungskanal, um Filterzustand oder Druckhaltung abzubilden.

Ist ein Differenzdruckregler das gleiche wie ein Differenzdrucksensor?

Im Sprachgebrauch werden Begriffe oft vermischt. Technisch kann ein Sensor nur messen, während ein Regler (je nach Gerät) auch Grenzwerte, Schaltlogik oder Regelungsfunktionen unterstützt.

Was sind vorteile von Differenzdruckreglern in Lüftungsanlagen?

Ein Differenzdruckregler bringt Vorteile für Betrieb, Energie und Wartung:

Frühzeitige Erkennung verschmutzter Filter
stabile Luftführung durch zuverlässige Drucküberwachung
optimierte Wartungsintervalle (Condition Monitoring)
höhere Betriebssicherheit in RLT-Systemen
bessere Transparenz in der Gebäudeleittechnik (GLT)
ideal für Retrofit & Modernisierung bestehender Anlagen

Wofür braucht man Differenzdruck bei Filtern?

Der Differenzdruck steigt mit zunehmender Filterverschmutzung. So lässt sich ein Filterwechsel bedarfsgerecht planen und die Luftleistung der Anlage bleibt stabil.

Kann man Differenzdruck in der GLT auswerten?

Ja, Differenzdruck ist ein typischer GLT-Wert. Er eignet sich ideal für Trendaufzeichnung, Alarmierung (Grenzwert) und Condition Monitoring.
