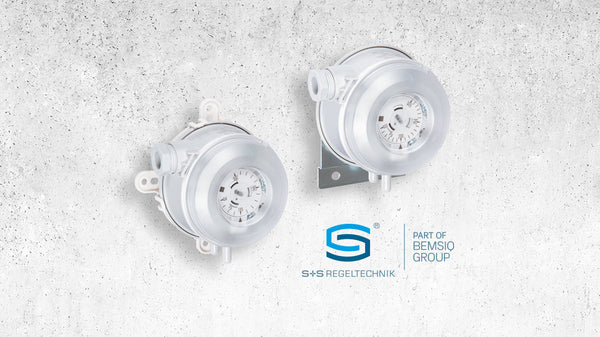

Unsere Differenzdruckschalter werden zur Überwachung von Über-, Differenz- und Unterdruck in Luftkanälen, Zu- oder Abluftanlagen, zur Filter- und Strömungsüberwachung sowie zur Steuerung von Ventilatoren und Luftklappen oder als Grenzwertregler eingesetzt.
Dank ihrer DDC-kompatiblen, potentialfreien, vergoldeten Wechselkontakte unterstützen diese Druckdosen eine Vielzahl von Anwendungen und sind mit den mitgelieferten Montagesätzen einfach zu installieren. Unsere Druckdosen sind für einen zuverlässigen Betrieb bei Temperaturen von -30 bis +85 °C / -22 bis +185 °F und in feuchten Umgebungen mit bis zu 90 % RH ausgelegt und gewährleisten somit eine optimale Funktionalität in den verschiedensten Umgebungen.

Weitere Infos zu Druckschalter

Was sind Differenzdruckschalter, Druckschalter, Druckdose?

Ein Differenzdruckschalter (oft auch Druckdose genannt) überwacht und reagiert auf den Druckunterschied zwischen zwei Punkten, häufig verwendet in Lüftungskanälen oder zwischen Umgebungen, um einen ordnungsgemäßen Luftstrom und Filtration zu gewährleisten.

Ein Differenzdruckschalter ist ein Gerät, das den Druckunterschied zwischen zwei Punkten überwacht und darauf reagiert. Es wird verwendet, um die ordnungsgemäße Funktion verschiedener Systeme zu steuern und sicherzustellen, indem es erkennt, ob der Druckunterschied einen vorbestimmten Punkt erreicht.

Inhalt

Differenzdruckschalter vs. Differenzdruckmessumformer Anwendungsbereiche von Differenzdruckschaltern/Druckdosen Montagearten im Vergleich Häufige Fragen zu Differenzdruckschaltern und Druckmessumformern Fazit Differenzdruckschalter und Differenzdruckmessumformer

Differenzdruckschalter vs. Differenzdruckmessumformer

Beide Geräte erfassen Druckunterschiede – aber sie arbeiten unterschiedlich:

Differenzdruckschalter:

Schaltet bei definiertem Druckunterschied
Kein Messwert, nur An/Aus
Günstiger und einfacher
Ideal für Filterüberwachung, Lüfter, Sicherheitsverriegelung

Differenzdruckmessumformer:

Misst und überträgt kontinuierlich
Liefert genaue Werte zur Prozesssteuerung
Teurer, aber vielseitiger
Ideal für Automatisierung, Gebäudeleittechnik (GLT), VAV-Systeme

Anwendungen von Differenzdruckschaltern / Druckdosen

Überwachung von Luftfiltern

Differenzdruckschalter können erkennen, wenn Filter durch Staub und Schmutz verstopft sind. Ein verstopfter Filter erhöht den Druckabfall und wenn dieser Abfall einen voreingestellten Schwellenwert erreicht, kann der Druckschalter einen Alarm oder eine Systemreaktion auslösen, um anzuzeigen, dass der Filter gereinigt oder ausgetauscht werden muss.
Ventilatorsteuerung

Druckdosen werden auch verwendet, um den Betrieb von Ventilatoren zu überwachen. Sie können sicherstellen, dass Ventilatoren korrekt arbeiten, indem sie den durch den Betrieb des Ventilators verursachten Druckunterschied erkennen. Ist der Druckunterschied zu niedrig, könnte dies auf einen Ausfall oder eine Fehlfunktion des Ventilators hinweisen, was eine Wartung erforderlich macht.
Überwachung des Kanaldrucks

In großen HLK-Systemen ist es entscheidend, den richtigen Druck innerhalb des Kanals zu halten, um einen effizienten Luftstrom zu gewährleisten. Differenzdruckschalter können dabei helfen, indem sie den Druck in verschiedenen Abschnitten der Kanalisation überwachen und die Systemsteuerungen bei Bedarf anpassen.
Systemverriegelungen

Druckschalter können als Sicherheitsverriegelungen dienen. Beispielsweise können sie sicherstellen, dass bestimmte Teile des HLK-Systems, wie Heizungen oder Kühler, nur dann betrieben werden, wenn der Ventilator ordnungsgemäß funktioniert, um Überhitzung oder ineffiziente Kühlung zu verhindern.
Feuer- und Rauchkontrollsysteme

Im Falle eines Brandes ist es entscheidend, die Ausbreitung von Rauch durch HLK-Kanäle zu kontrollieren. Differenzdruckschalter können Rauchklappen aktivieren, die sich schließen, um die Ausbreitung von Rauch durch das Gebäude zu verhindern.
Variable Luftvolumensysteme (VAV)

In VAV-Systemen wird der Luftstrom basierend auf der Nachfrage variiert. Differenzdruckschalter können den Druck in diesen Systemen überwachen, um das an verschiedene Bereiche gelieferte Luftvolumen zu steuern, wodurch der Energieverbrauch optimiert und der Komfort erhalten bleibt.

Montagearten im Vergleich

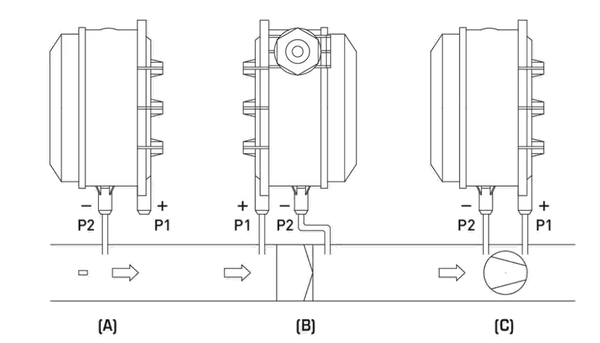

Differenzdruckschalter lassen sich auf verschiedene Arten installieren. Die Abbildung zeigt drei typische Installationsansätze. Lesen Sie zu jeder Anwendung eine kurze Beschreibung mit passendem Beispiel:

Überwachung des unteratmosphärischen Drucks (A):
Dieser Typ misst negative Drücke relativ zur Atmosphäre, etwa in Reinräumen oder Laboren, um Kontamination zu verhindern. Der Differenzdruckschalter (P2) ist mit dem Raum verbunden, während die Referenzseite (P1) zur Atmosphäre offen bleibt. Fällt der negative Druck ab, wird ein Alarm ausgelöst, um eine Beeinträchtigung der Raumintegrität zu signalisieren.
Filterüberwachung (B):
Zur Sicherung der Luftqualität und des effizienten Betriebs wird der Differenzdruckschalter mit Anschluss P1 stromaufwärts und Anschluss P2 stromabwärts der Luftfiltereinheit installiert. So erkennt das HLK-System Filterpartikel, die einen Druckabfall verursachen und den Luftstrom behindern können. Der Schalter löst aus, wenn der Druckabfall den akzeptablen Bereich überschreitet, was auf eine notwendige Filterreinigung oder -ersatz hinweist.
Ventilatorüberwachung (C):
In Transitsystemen oder industriellen Belüftungen ist es wichtig, dass Ventilatoren die Luft effektiv bewegen, um Luftqualität und Sicherheit zu gewährleisten. Der Differenzdruckschalter misst den Luftdruck stromabwärts des Ventilators (P1) und den Ansaugdruck stromaufwärts (P2). Er überwacht kontinuierlich den Druckunterschied, um die Betriebseffizienz zu überprüfen. Fällt der Druck unter einen bestimmten Schwellenwert, wird der Schalter ausgelöst, was auf eine Fehlfunktion oder Abnutzung des Ventilators hinweist und Wartung erforderlich macht.

Häufige Fragen (FAQ)

Wie funktioniert ein Differenzdruckschalter genau?
Er vergleicht zwei Druckpunkte. Überschreitet der Druckunterschied einen eingestellten Wert, schaltet der Kontakt um – z. B. zum Auslösen eines Alarms oder einer Steuerung.
Wo kommen Differenzdruckschalter zum Einsatz?
In HLK-Systemen, Filteranlagen, Reinräumen, Brandschutzsystemen, Industrieprozessen, Laboren und überall dort, wo Druckunterschiede entscheidend sind.
Kann man den Schaltpunkt einstellen?
Ja, viele Modelle bieten eine einstellbare Schwelle über eine Kalibrierschraube oder digital. Achten Sie auf die Herstellerangaben.
Was ist besser: Differenzdruckschalter oder Messumformer?
Das kommt auf den Einsatzzweck an. Für einfache Alarme reicht ein Schalter, für Regeltechnik und Analyse ist ein Messumformer sinnvoller.

Fazit

Differenzdruckschalter sind robuste, bewährte Komponenten für die Drucküberwachung in Lüftungs- und Filteranlagen. Sie erhöhen die Betriebssicherheit, erleichtern die Wartung und sind in vielen Anwendungen unverzichtbar – von der Gebäudetechnik bis zur Industrie.

Differenzdruckschalter von S+S Regeltechnik stehen für Präzision, Zuverlässigkeit und Qualität „Made in Germany“. Als Hersteller entwickeln und produzieren wir unsere Geräte speziell für den professionellen Einsatz in HLK-, Filter- und Industrieanwendungen.
Vertrauen Sie auf über 20 Jahre Erfahrung als Hersteller in der Gebäudetechnik.

Jetzt Differenzdruckschalter von S+S entdecken

Wir fertigen auch individuell

Sie haben spezielle Anforderungen? Als Hersteller mit eigener Fertigung in Deutschland sind wir jederzeit in der Lage, auch außerhalb des Standard-Sortiments zu produzieren.
