Produktbeschreibung
- Messbereich: – 50...+ 150 °C / – 58...+ 302 °F
- Einbaulänge: 200 mm
- Ausgang: Modbus
- Schutzart: IP 67 (nach EN 60 529)

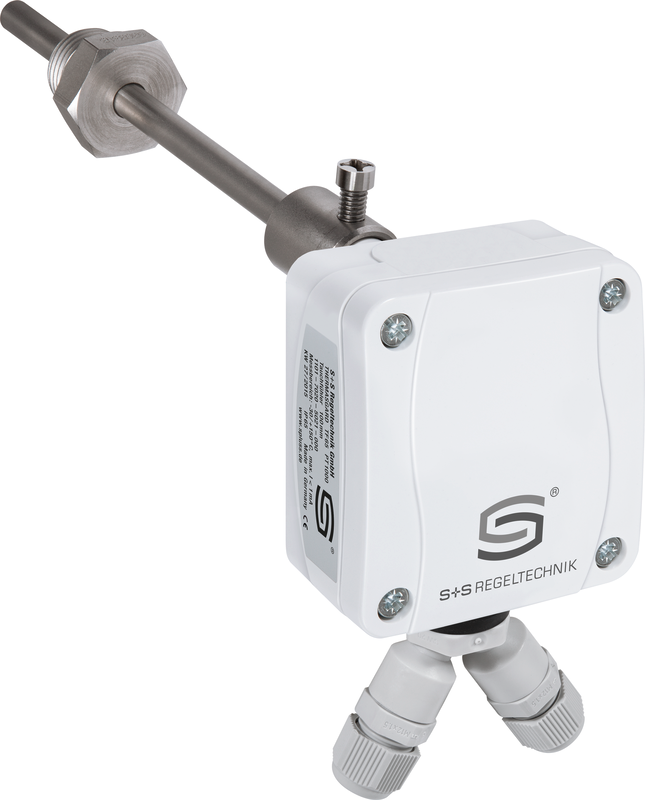

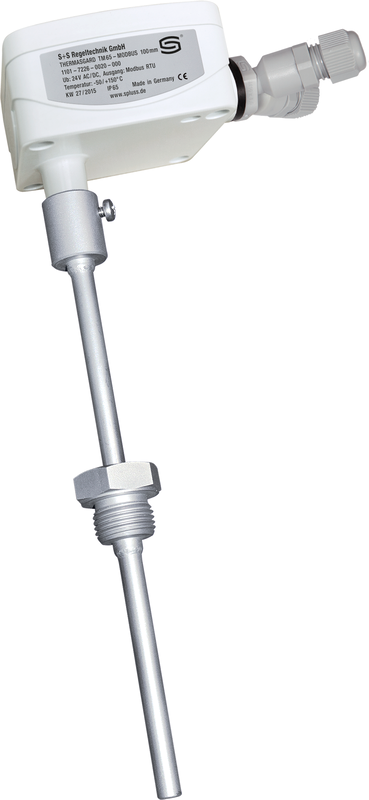

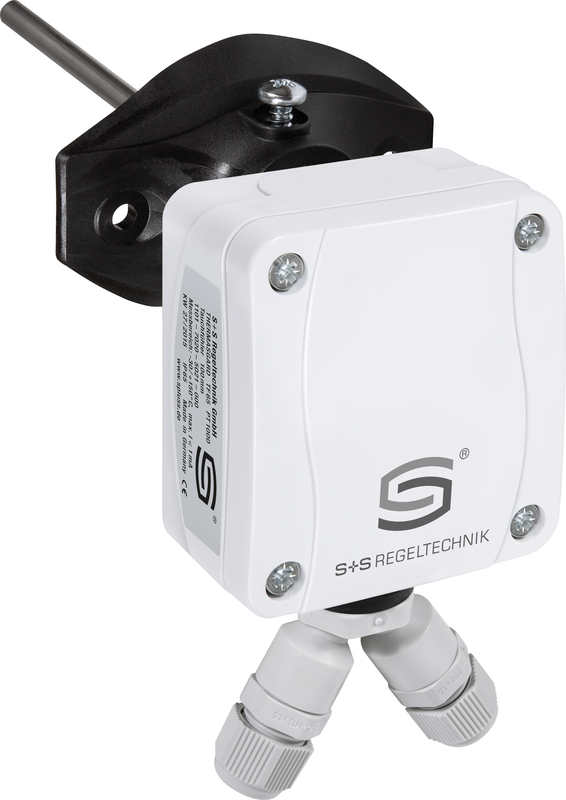

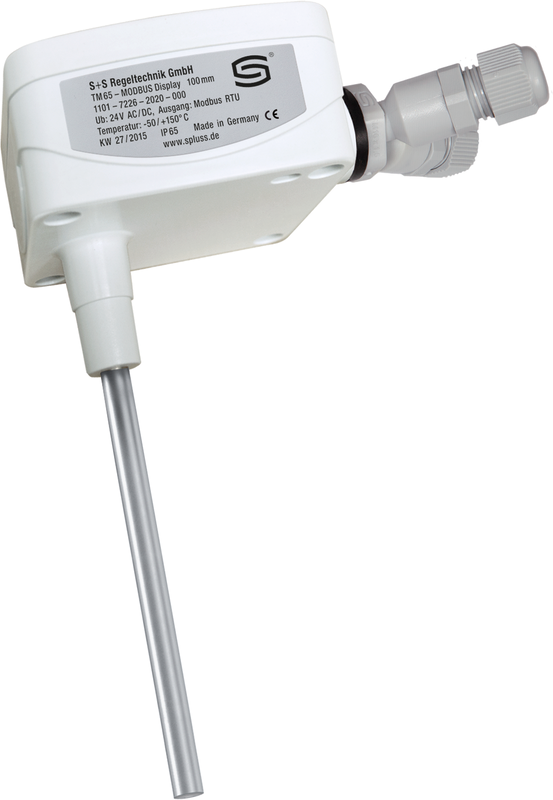

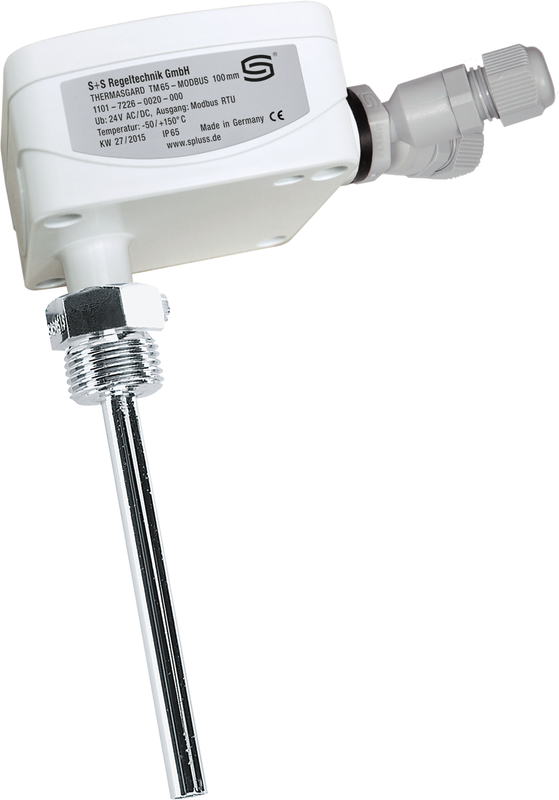

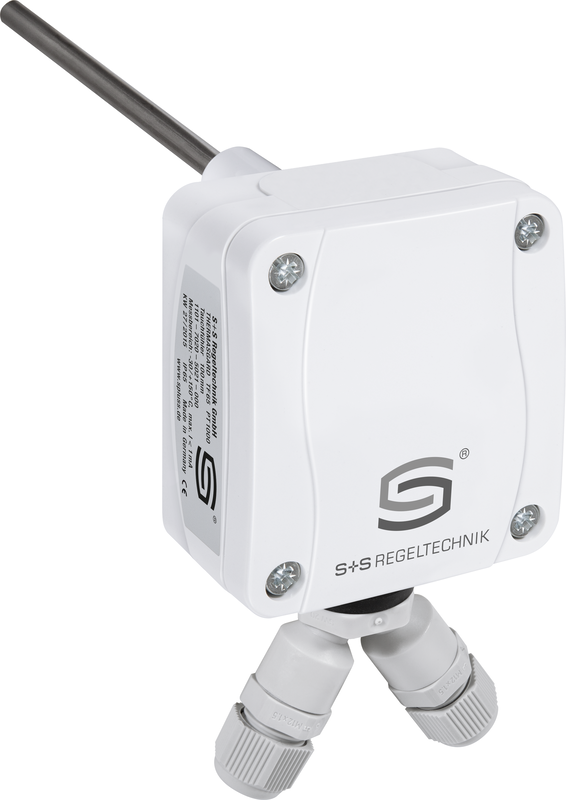

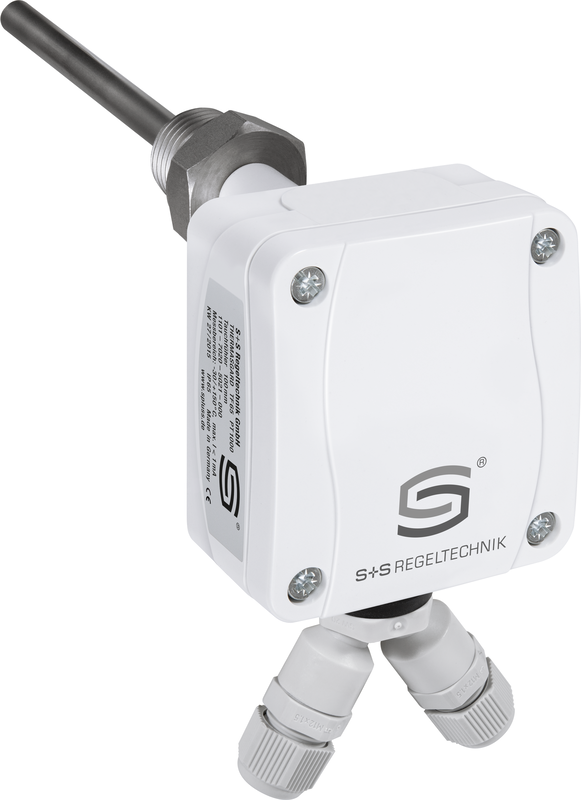

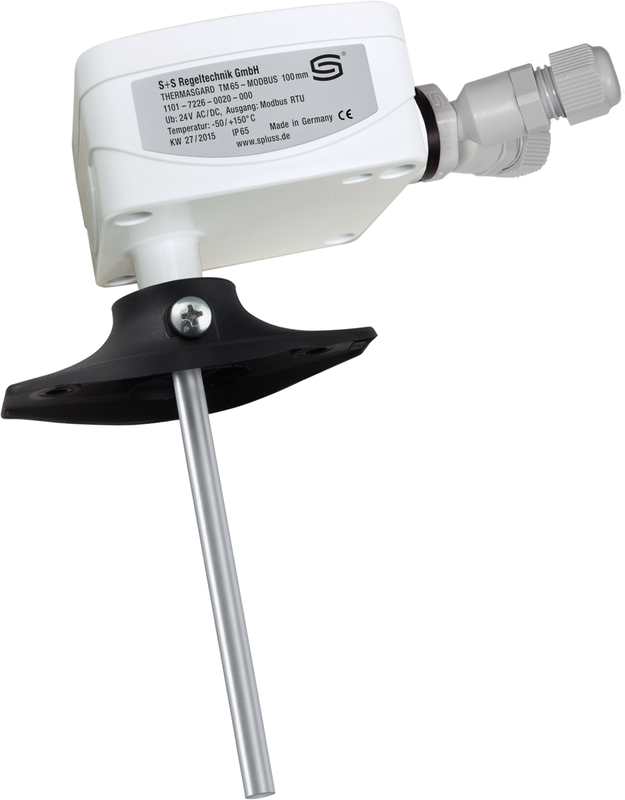

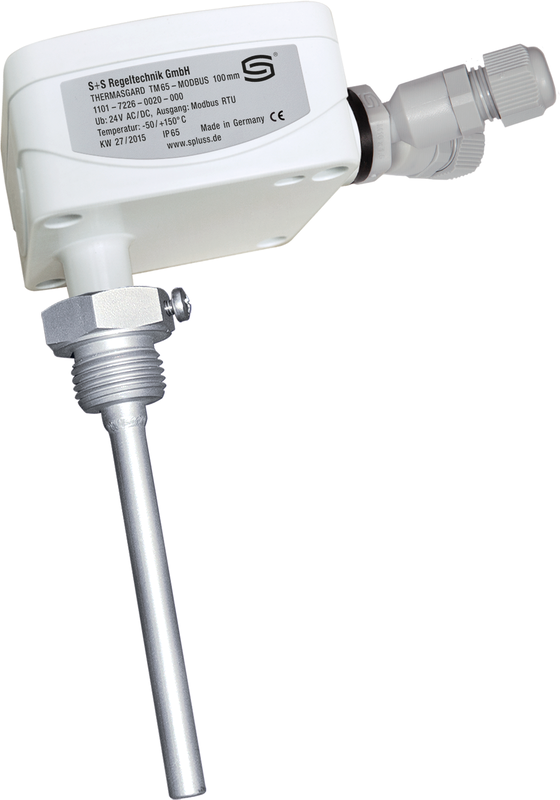

Kalibrierfähiger Temperaturmessumformer mit Fühlerrohr THERMASGARD® TM65-Modbus-SD 200mm, mit Modbus-Anschluss (Y-Adapter), im schlagfesten Kunststoffgehäuse mit Schnellverschlussschrauben, Edelstahl-Schutzrohr (200 mm), misst Temperatur (– 50...+ 150 °C /– 58...+ 302 °F).
Der Kanalfühler dient zur Erfassung der Temperatur in flüssigen oder gasförmigen Medien. Für aggressive Medien sind die Edelstahltauchhülsen zu verwenden. Der Einsatz erfolgt in der Heizungstechnik, Lüftungs- und Klimakanälen, in Rohrleitungen, in Speichern, Fernwärmekompaktstationen, Warm- und Kaltwasseranlagen, Öl- und Schmierkreislaufsystemen, im Maschinen- und Anlagenbau sowie im gesamten Industriebereich.
Modbusfühler SD mit RS485-Modbus-Schnittstelle (nicht galvanisch getrennt), zuschaltbarem Busabschlusswiderstand, DIP-Schalter zur Einstellung im stromlosen Zustand, interne LEDs zur Telegramm-Statusanzeige. Mittels Eigendiagnostik werden Fühlerbruch oder Fühlerkurzschluss als Fehler erkannt. Der Fühler ist werkseitig kalibriert, eine umgebungsbedingte Feinjustierung durch den Fachmann ist möglich.
Technische Daten
| Spannungsversorgung | 24 V AC (± 20 %) und 15…36 V DC (± 10 %) |
| Leistungsaufnahme | < 1,0 W/ 24 V DC < 2,2 VA/ 24 V AC |
| Einheitensystem | SI (default) oder Imperial (über Modbus umstellbar) |
| Datenpunkte | Temperatur [°C] [°F] |
| Sensor | Pt1000 DIN EN 60751 Klasse B (Perfect Sensor Protection) |
| Messbereich | – 50...+ 150 °C / – 58...+ 302 °F |
| Genauigkeit Temperatur | typisch ± 0,2 K bei +25 °C |
| Nullpunkt-Offset | ± 10 K |
| Umgebungstemperatur | Messumformer –30...+70 °C |
| Medium | abhängig von gewählter Tauchhülse |
| Fehlererkennung | Fühlerbruch Fühlerkurzschluss |
| Busschnittstelle | RS 485 nicht galvanisch getrennt Busabschluss über DIP-Schalter aktivierbar. Bis zu 32 Geräte auf einem Segment möglich. Bei größerer Anzahl von Geräten müssen RS 485-Repeater eingesetzt werden. |
| Busprotokoll | Modbus (RTU-Mode) Adressbereich 0... 247 einstellbar |
| Baudrate | 9600 19200 38400 Baud |
| Statusanzeige | LED grün = Telegramm gültig LED rot = Telegrammfehler |
| Signalfilterung | 0,3 s / 1 s / 10 s |
| Schutzrohr | Edelstahl V4A (1.4571) Ø = 6 mm Einbaulänge (EL) = 200 mm (siehe Tabelle) |
| Gehäuse | Kunststoff UV-beständig Werkstoff Polyamid 30 % glaskugelverstärkt mit Schnellverschlussschrauben (Schlitz/ Kreuzschlitz-Kombination) Farbe Verkehrsweiß (ähnlich RAL 9016) Deckel für Display ist transparent! |
| Abmessungen Gehäuse | 72 x 64 x 37,8 mm (Tyr 1 ohne Display) |
| Kabelanschluss | Kabelverschraubung aus Kunststoff 2x M 12 x 1,5 (Y-Adapter) mit Zugentlastung auswechselbar max. Innendurchmesser 6 mm |
| elektrischer Anschluss | 0,14 - 1,5 mm² über Schraubklemmen |
| zulässige Luftfeuchte | < 95 % RH nicht kondensierende Luft |
| Schutzklasse | III (nach EN 60 730) |
| Schutzart | IP 67 (nach EN 60 529) |
| TÜV-Prüfbericht Nr. | 713139052 (Tyr 1) |
| Normen | CE-Konformität nach EMV-Richtlinie 2014 / 30 / EU |
| Optional | Display mit Beleuchtung zweizeilig programmierbar Ausschnitt ca. 36 x 15 mm (B x H) zur Anzeige der Ist-Temperatur Fehlermeldung oder eines individuell programmierbaren Anzeigewertes |
