Produktbeschreibung
- – 50...+ 150 °C / – 58...+ 302 °F
- Rutenlänge: 6.0 m
- Ausgang: Modbus
- Schutzart: IP 65 (nach EN 60 529) Gehäuse geprüft
Der Rutenfühler dient zur Erfassung der mittleren Temperatur (Mittelwert) in gasförmigen Medien. Der Einsatz erfolgt in Lüftungs- und Klimakanälen über den gesamten Querschnitt oder auf einer definierten Länge (mäanderförmig verlegt erfasst er gleichmäßig die anliegende Temperatur). Zur fachgerechten Montage der Rute sind Montageklammern MK-05-M (Zubehör) erhältlich.

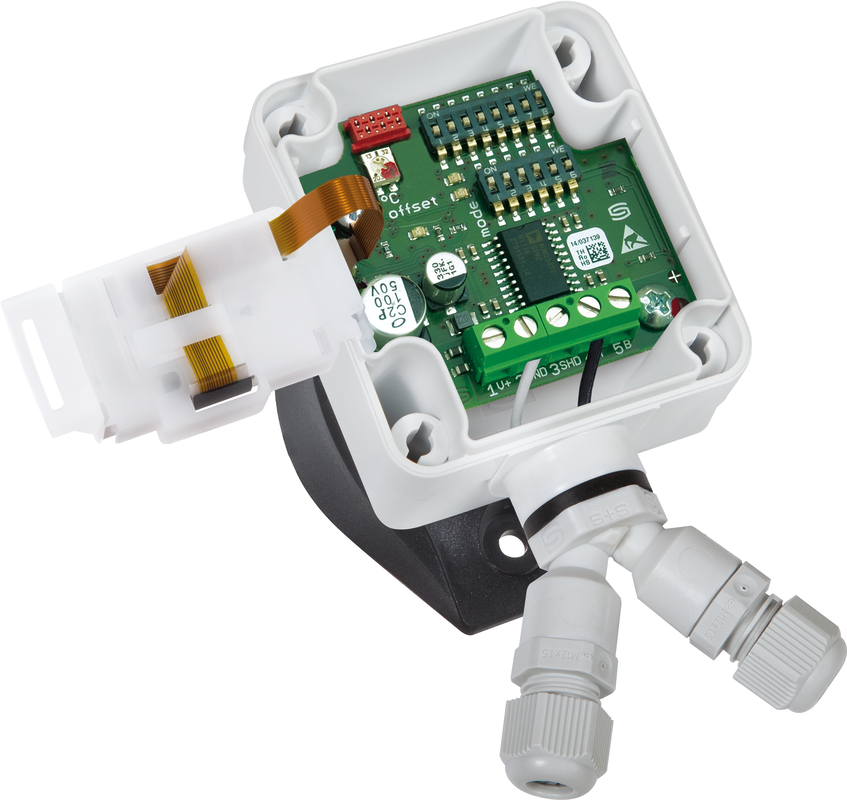

Modbusfühler SD mit RS485-Modbus-Schnittstelle (nicht galvanisch getrennt), zuschaltbarem Busabschlusswiderstand, DIP-Schalter zur Einstellung im stromlosen Zustand, interne LEDs zur Telegrammstatusanzeige, (beleuchtet, individuell programmierbar). Mittels Eigendiagnostik werden Fühlerbruch oder Fühlerkurzschluss als Fehler erkannt. Der Fühler ist werkseitig kalibriert, eine umgebungsbedingte Feinjustierung durch den Fachmann ist möglich.
Technische Daten
| Spannungsversorgung | 24 V AC (± 20 %) und 15…36 V DC (± 10 %) |
| Leistungsaufnahme | < 1,0 W/ 24 V DC < 2,2 VA/ 24 V AC |
| Einheitensystem | SI (default) oder Imperial (über Modbus umstellbar) |
| Datenpunkte | Temperatur [°C] [°F] |
| Sensor | Pt1000 DIN EN 60751 Klasse B |
| Messbereich | – 50...+ 150 °C / – 58...+ 302 °F Tmin –50 °C/ –58 °F Tmax + 80 °C/ + 176 °F |
| Genauigkeit Temperatur | typisch ± 0,2 K bei +25 °C |
| Nullpunkt-Offset | ± 10 K |
| Umgebungstemperatur | Messumformer –30...+70 °C |
| Medium | saubere Luft und nicht aggressive nicht brennbare Gase |
| Fehlererkennung | Fühlerbruch Fühlerkurzschluss |
| Busschnittstelle | RS 485 nicht galvanisch getrennt Busabschluss über DIP-Schalter aktivierbar. Bis zu 32 Geräte auf einem Segment möglich. Bei größerer Anzahl von Geräten müssen RS 485 -Repeater eingesetzt werden. |
| Busprotokoll | Modbus (RTU-Mode) Adressbereich 0...247 einstellbar |
| Baudrate | 9600 19200 38400 Baud |
| Statusanzeige | LED grün = Telegramm gültig LED rot = Telegrammfehler |
| Signalfilterung | 0,3 s / 1 s / 10 s |
| Fühler | auf der gesamten Länge aktiv (mittelwertbildend) |
| Rutenwerkstoff | Schutzrohr aus verstärktem Thermoplastschlauch mit Knickschutzfeder und Hülse aus Edelstahl V4A (1.4571) |
| Rutenabmessungen | Ø = 5,0 mm Nennlänge (NL) = 6,0 m (Nennlänge optional bis max. 20 m) |
| Rutenverlegung | Zulässige Werte beachten! |
| Biegeradius | > 35 mm |
| Schwingungsbelastung | ≤ 0,5 g |
| Zugbelastung | < 100 N |
| Gehäuse | Kunststoff UV-beständig Werkstoff Polyamid 30 % glaskugelverstärkt mit Schnellverschlussschrauben (Schlitz/ Kreuzschlitz-Kombination) Farbe Verkehrsweiß (ähnlich RAL 9016) Deckel für Display ist transparent! |
| Abmessungen Gehäuse | 72 x 64 x 43,3 mm (Tyr 1 mit Display) |
| Kabelanschluss | Kabelverschraubung aus Kunststoff 2x M 12 x 1,5 (Y-Adapter) mit Zugentlastung auswechselbar max. Innendurchmesser 6 mm |
| elektrischer Anschluss | 0,14 - 1,5 mm² über Schraubklemmen |
| Prozessanschluss | über Montageflansch aus Kunstoff MF-06-K (im Lieferumfang enthalten, optional Stahl verzinkt) und Montageklammern MK-05-M (im Lieferumfang enthalten) |
| zulässige Luftfeuchte | < 95 % RH nicht kondensierende Luft |
| Schutzklasse | III (nach EN 60 730) |
| Schutzart | IP 65 (nach EN 60 529) Gehäuse geprüft TÜV SÜD Bericht Nr. 713139052 (Tyr 1) |
| Normen | CE-Konformität nach EMV-Richtlinie 2014/ 30/ EU |

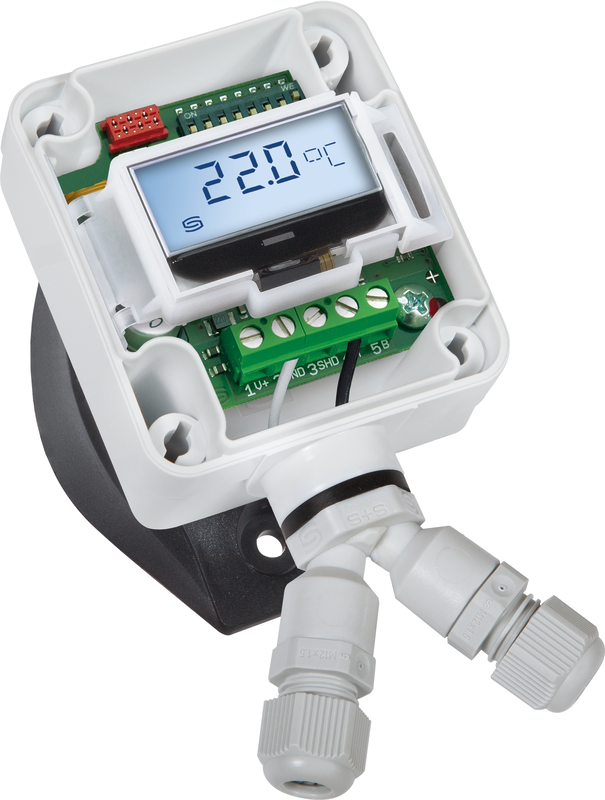

| Optional | Display mit Beleuchtung zweizeilig programmierbar Ausschnitt ca. 36 x 15 mm (B x H) zur Anzeige der Ist-Temperatur Fehlermeldung oder eines individuell programmierbaren Anzeigewertes |
