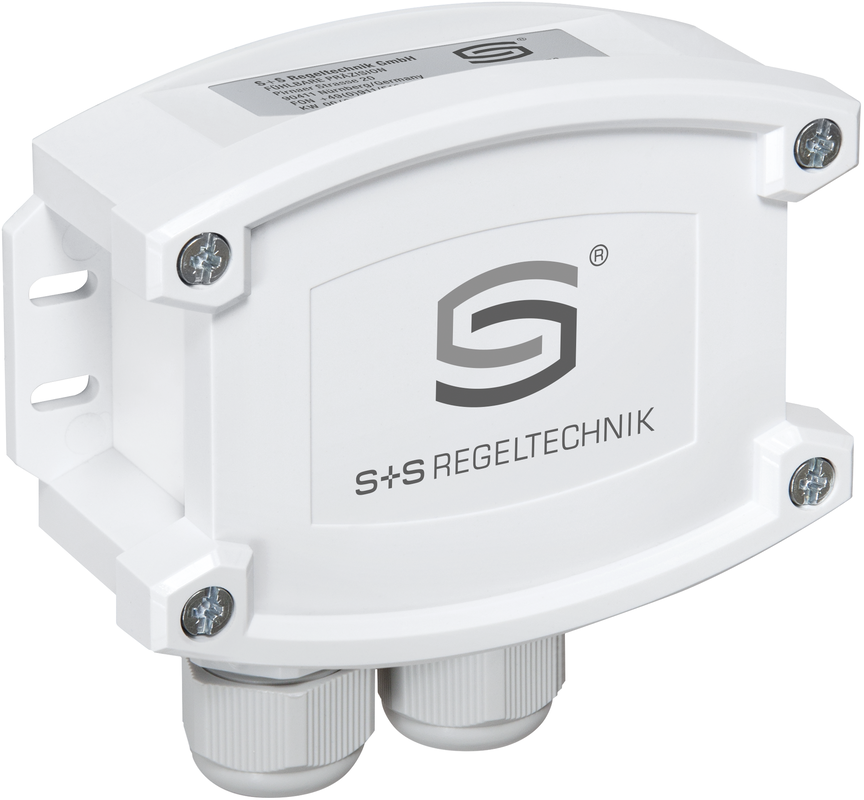

Produktbeschreibung
- max. 100 Funkteilnehmer
- Kabelgebundene Modbus-Teilnehmer: max. 16
- max. 500 m
- W-Modbus / W-BACnet
- IP65

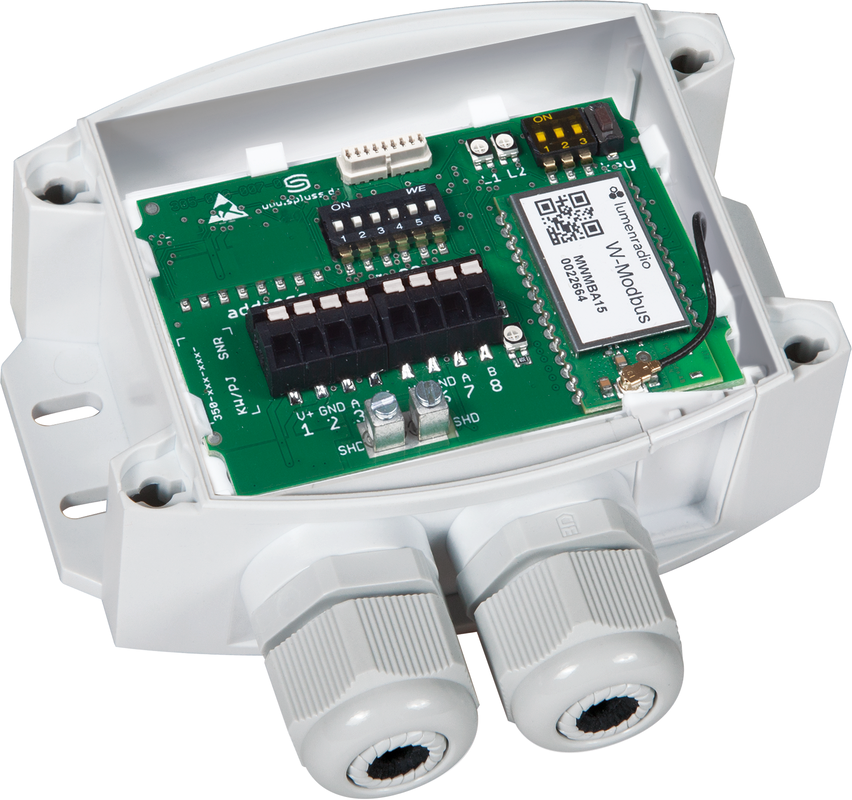

Auf der kabelgebundenen Seite wird ein galvanisch getrennter RS485-Transceiver eingesetzt (Busparameter über DIP-Schalter einstellbar).
Der einfache Aufbau des Funknetzwerks und die Verbindungsstabilität ermöglichen eine unkomplizierte Erweiterung verdrahteter Anlagen um drahtlose W-Modbus/W-BACnet-Sensoren. Auch Mischformen von verdrahteten und funkbasierten Geräten können über dieses Gateway in bestehende Netztopologien problemlos eingebunden werden. Hierfür stehen gerätetypabhängig jeweils zwei Betriebsarten zur Verfügung:
Der Gateway-Betrieb (Masterfunktion) dient als Basisstation für bis zu 100 Funkteilnehmer.
Der Anschluss erfolgt auf der kabelgebundenen Seite einer bestehende Bustopologie oder direkt an eine DDC/SPS (Modbus/BACnet).
Der Node-Betrieb (Adapterfunktion) dient als Funkadapter für 1 kabelgebunden Teilnehmer. Der Anschluss erfolgt am kabelgebunden Sensor und dient zur Anbindung an ein funkbasiertes Busnetzwerk (W-Modbus/W-BACnet). Node Pro-Betrieb (Typ 'GW-WM Pro') erweitert den Node-Betrieb auf bis zu 16 kabelgebundene Teilnehmer.
Durch innovative Parametrierung der RS485-Schnittstelle und den Wegfall der Verdrahtung kann das gesamte Wireless-Netzwerk vorkonfiguriert werden (Anlernen der Teilnehmer, Parametrieren des Gateways). So kann am Zielort das Netzwerk schnell und einfach installiert und in Betrieb genommen werden. Im App-Modus kann mit Hilfe der Lumenradio W-Modbus-App oder W-BACnet-App (Apple/Android) der Netzwerkaufbau überprüft und dokumentiert (PDF) werden. Weitere App-Funktionen sind das Installieren von Firmware-Updates des Funkmoduls, das Ändern der Gerätenamen sowie die Erkennung von Kommunikationsfehlern oder doppelten Adressen.
Technische Daten
| Messgrößen | Gateway |
| Kommunikation | W-Modbus / W-BACnet |
| Spannungsversorgung | 24 V AC (± 20 %) und 15…36 V DC |
| Display | Nein |
| IP Schutzart | IP65 |
| Ausgangsvariante | Kabelverschraubung |
| Gehäuse | Tyr 3 |
| Kommunikation/ Schnittstelle | RS485-Schnittstelle, galvanisch getrennt, Protokolltyp Modbus (RTU) oder BACnet (MS/TP) (über DIP-Schalter umstellbar) |
