Описание товара
- Диапазон измерения: –500... +500 Па
- Выход: Modbus
- Степень защиты: IP 67 (согласно EN 60 529)
Индикацию в единицах международной системы СИ (по умолчанию) можно переключить на Imperial (английскую систему мер) (через шину Modbus).
Включает комплект соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два соединительных ниппеля, винты).
Датчик давления используется для измерения избыточного давления, разрежения и перепада давления в чистом воздухе и газах.
Применяется в оборудовании для особо чистых и стерильных помещений, в медицинской технике, в оборудовании для фильтрации, каналах систем вентиляции и кондиционирования воздуха, камерах окраски распылением, на предприятиях общественного питания, для контроля фильтров и измерения уровня заполнения, а также для управления частотными преобразователями.
Датчик давления с пьезорезистивным чувствительным элементом гарантирует точные результаты измерения.
С помощью шины Modbus можно считывать следующие параметры: перепад давления [Па] [дюйм вод. ст.].
Датчик Modbus SD оснащен интерфейсом RS485 Modbus (не гальванически развязанный), подключаемым концевым сопротивлением шины, DIP-переключателями для настройки параметров и адреса шины в обесточенном состоянии, внутренними светодиодами для индикации состояния телеграмм.
Посредством самодиагностики распознается поломка или короткое замыкание датчика.
Датчик откалиброван на заводе. При наличии определенных условий окружающей среды специалист может выполнить точную настройку.
Технические данные
| Напряжение питания | 24 B перем. тока (± 20 %) и 15...36 В пост. тока |
| Потребляемая мощность | < 1,0 Вт/ 24 В пост. тока < 2,2 В·А/ 24 В перем. тока |
| Система единиц | SI (default) или английская система мер (переключаемый через Modbus) |
| Параметры | Дифференциального давления [Па] [inWC] |
| Тип давления | Дифференциального давления |
| Диапазон измерения | –500... +500 Па |
| Точность | Тип 1218 (500 Па): обычно ± 13 Па при +25 °C |
| Смещение нулевой точки | ± 10 % диапазона измерения |
| Избыточное давление /разрежение | max. 5 x диапазона измерения |
| гистерезис | 0,3 % верхнего предельного значения |
| Температурный дрейф | ±0,1 % на °C верхнего предельного значения |
| Линейности | < ± 1 % верхнего предельного значения |
| Детали, соприкасающиеся PA6, дюропласт, кремний, эпоксид, ВКТ, БСС, со средой | PA6 дюропласт кремний эпоксид ВКТ БСС УФ силиконовый гель |
| Температура среды | –20...+50 °C |
| Среда | чистый воздух и неагрессивные негорючие газы |
| Шинный интерфейс | RS 485 не гальванически развязанный оконечная нагрузка шины активируется DIP-переключателем. Возможно до 32 приборов на одном сегменте. При большем количестве устройств нужно установить повторитель RS485. |
| Шинный протокол | Modbus (RTU) диапазон адресов 0...247 с возможностью настройки |
| Скорость передачи | 9600 19200 38400 бод |
| Индикация состояния | Светодиод зеленый = телеграмма действительна Светодиод красный = ошибка телеграммы |
| Фильтрация сигналов | 1 c / 10 c |

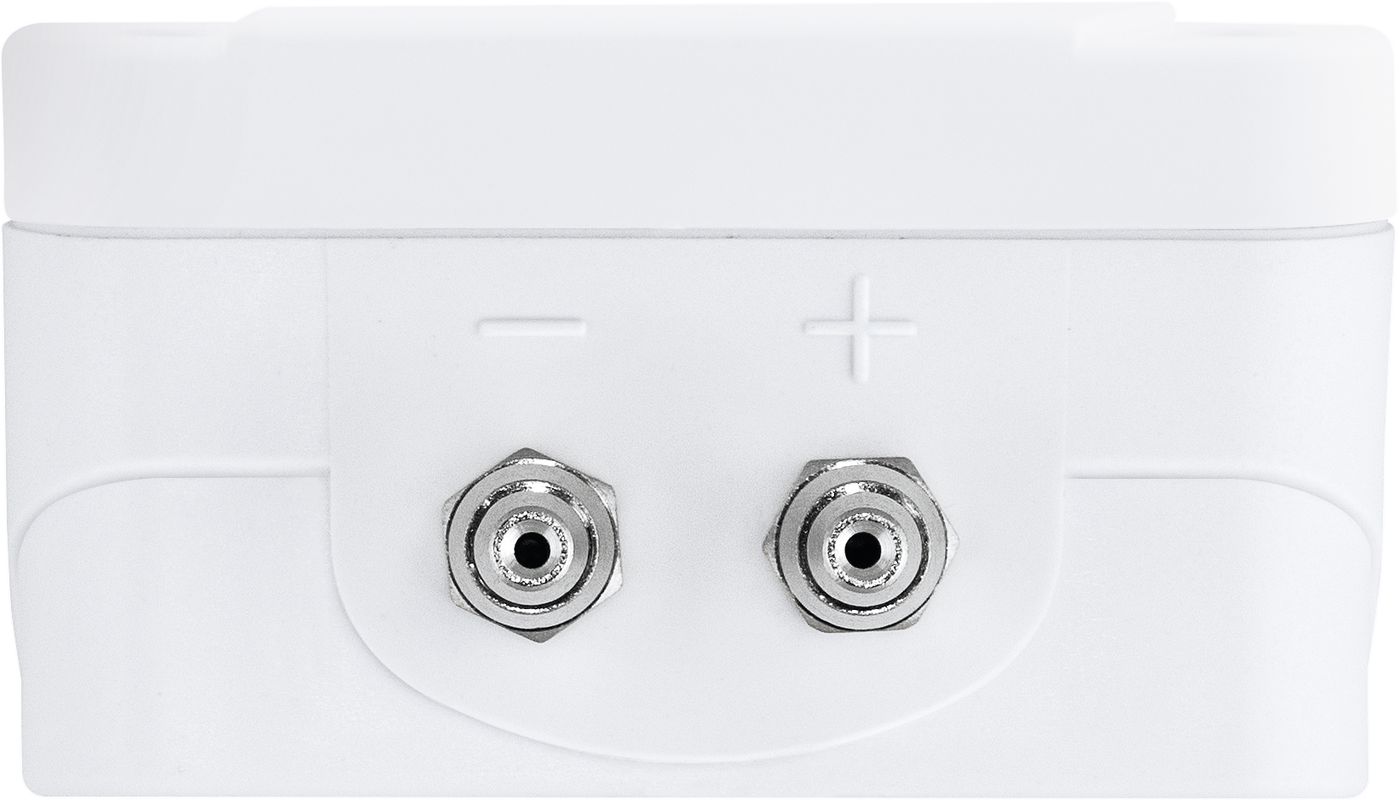

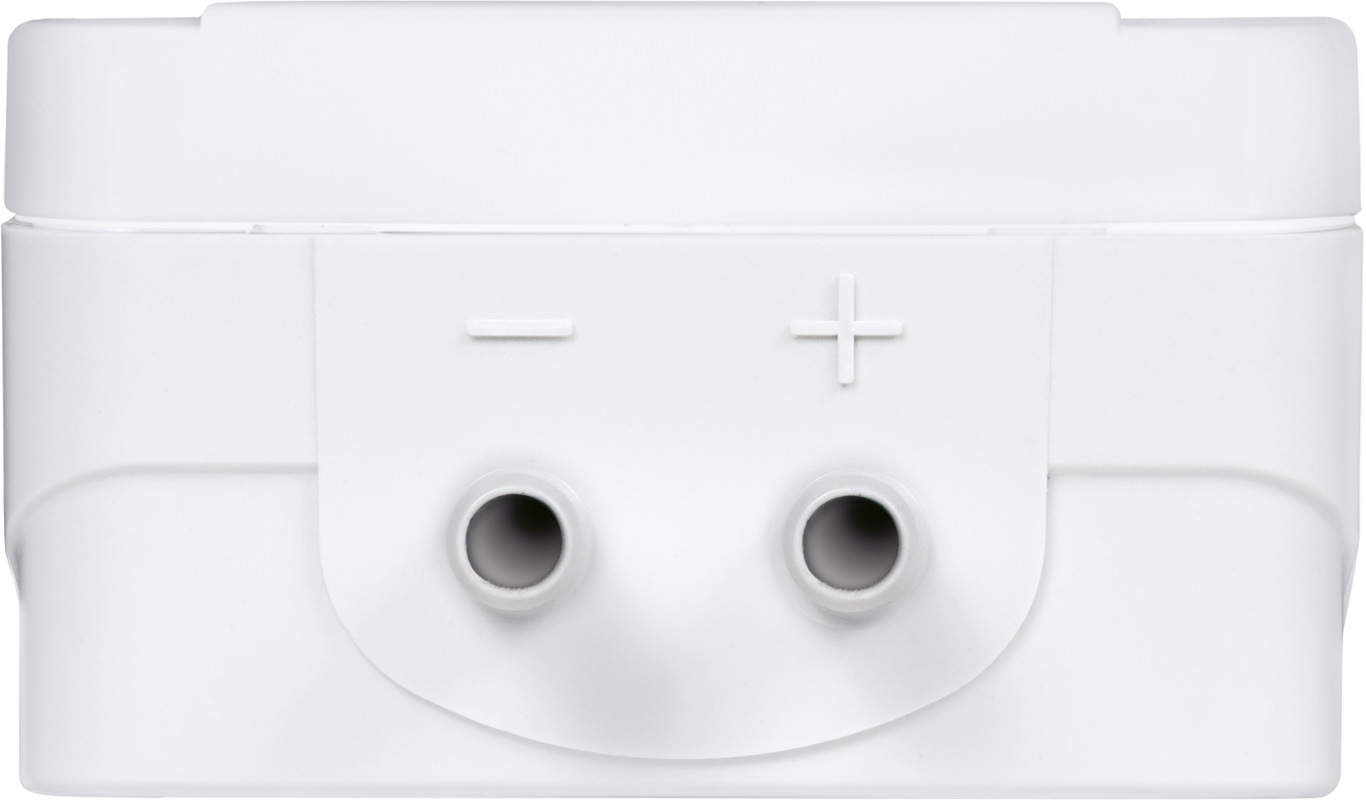

| Подвод давления | с патрубком для напорного шланга Ø 6 мм |
| Корпус | Пластик устойчивый к ультрафиолетовому излучению полиамид 30 % усиление стеклянными шариками с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц) цвет —транспортный белый (аналогичен RAL 9016) |
| Размер корпуса | 72 x 64 x 37,8 мм (Tyr 1 без дисплея) |
| Подсоединение кабеля | Резьбовой кабельный ввод из пластика 2 шт. M12 x 1,5 (Y-переходник) с разгрузкой от натяжения сменное исполнение макс. внутренний диаметр 6 мм |
| Эл. подключение | 0,14 - 1,5мм² по винтовым зажимам |
| Долговр. стабильность | ±1 % в год |
| Доп. влажность воздуха | < 95 % отн. вл. без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 67 (согласно EN 60 529) Корпус в смонтированном состоянии корпус проверен TÜV SÜD отчет № 713139052 (Tyr 1) |
| Нормы | соответствие CE-нормам согласно Директиве по ЭМС 2014/ 30/ EU |
