Термокожухи

Наши термогильзы - идеальный аксессуар для датчиков температуры, используемых в жидкостях, газах или трубах. Они защищают датчик от механических воздействий, облегчают обслуживание и обеспечивают быструю замену без необходимости прерывать процесс.
Они выпускаются различной длины, диаметра и материала (например, из нержавеющей стали, латуни) и оптимально подходят к нашим датчикам температуры - как для систем ОВКВ, так и для промышленных процессов или специальных применений. Резьбовые соединения, варианты под приварку и фланцевые исполнения обеспечивают максимальную гибкость при установке.

Высококачественные гильзы обеспечивают долговечное, надежное и удобное в обслуживании измерение температуры.

Советы и полезная информация о погружных гильзах
Продуктов: 104
  • Thermowells TH08-MS-G 300MM
    новый

    Thermowells TH08-MS-G 300MM

    7100-0017-0060-132

    20,25 €

    НДС включен 24,05 €

  • Термокожухи THR-08-MS/VA THR-MS-08/200

    Термокожухи THR-08-MS/VA THR-MS-08/200

    7100-0011-3403-000

    20,37 €

    НДС включен 24,17 €

  • Thermowells TH08-MS 350MM

    Thermowells TH08-MS 350MM

    7100-0011-0070-132

    20,79 €

    НДС включен 24,59 €

  • Thermowells TH08-MS-G 350MM
    новый

    Thermowells TH08-MS-G 350MM

    7100-0017-0070-132

    20,79 €

    НДС включен 24,59 €

  • Thermowells TH08-MS 400MM

    Thermowells TH08-MS 400MM

    7100-0011-0080-132

    21,32 €

    НДС включен 25,31 €

  • Thermowells TH08-MS-G 400MM
    новый

    Thermowells TH08-MS-G 400MM

    7100-0017-0080-132

    21,32 €

    НДС включен 25,31 €

  • Thermowells TH-MS/VA TH-VA 50MM

    Thermowells TH-MS/VA TH-VA 50MM

    7100-0012-0010-001

    22,38 €

    НДС включен 26,56 €

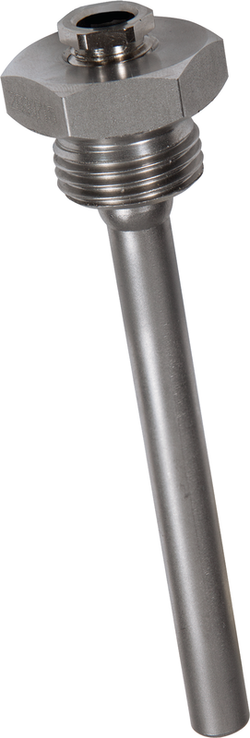

  • Thermowells THE-VA 50MM

    Thermowells THE-VA 50MM

    7100-0012-6010-002

    22,84 €

    НДС включен 27,02 €

  • Thermowells TH08-VA 50MM

    Thermowells TH08-VA 50MM

    7100-0012-0010-132

    23,82 €

    НДС включен 28,19 €

  • Thermowells TH-MS/VA TH-MS NPT 2in

    Thermowells TH-MS/VA TH-MS NPT 2in

    7100-0011-0010-231

    23,94 €

    НДС включен 28,31 €

  • Thermowells TH-MS/VA TH-VA 100MM

    Thermowells TH-MS/VA TH-VA 100MM

    7100-0012-0020-001

    24,72 €

    НДС включен 29,28 €

  • Thermowells THE-VA 100MM

    Thermowells THE-VA 100MM

    7100-0012-6020-002

    25,22 €

    НДС включен 29,97 €

  • Thermowells TH08-VA 100MM

    Thermowells TH08-VA 100MM

    7100-0012-0020-132

    26,24 €

    НДС включен 31,18 €

  • Thermowells TH-MS/VA TH-VA 150MM

    Thermowells TH-MS/VA TH-VA 150MM

    7100-0012-0030-001

    26,56 €

    НДС включен 31,50 €

  • Thermowells THE-VA 150MM

    Thermowells THE-VA 150MM

    7100-0012-6030-002

    27,09 €

    НДС включен 32,22 €

  • Thermowells TH-MS/VA TH-VA 200MM

    Thermowells TH-MS/VA TH-VA 200MM

    7100-0012-0040-001

    28,01 €

    НДС включен 33,33 €

Термокожухи для систем отопления, вентиляции и кондиционирования воздуха, автоматизации зданий и промышленных процессов

Краткое объяснение:

Термокружка - это не просто "Аксессуары". Это важнейший интерфейс между средой и датчиком.
Он защищает температурные датчики от давления, потока, коррозии и механических воздействий и в то же время позволяет проводить обслуживание или замену без остановки процесса.

В области автоматизации зданий, инженерных систем и промышленного применения он является стандартом для надежного, долговечного и удобного в обслуживании измерения температуры.

Типичные области применения:

  • Контуры отопления и охлаждения
  • Гидравлические системы
  • Централизованное отопление / централизованное охлаждение
  • Трубопроводы под давлением
  • Промышленные установки с жидкими или газообразными средами

Содержание

Типовые конструкции гильз Выбор материала для гильз: латунь или нержавеющая сталь? Определение размеров гильз Секция смешивания: измерение температуры после гидравлического слияния

Почему погружной рукав имеет технический смысл?

В системах, работающих под давлением или с потоком, гильза принимает на себя механическую и химическую нагрузку процесса - температурный датчик измеряет температуру внутри нее.
Это оказывает непосредственное влияние:

  • долгосрочная надежность точки измерения
  • Устойчивость под воздействием потока
  • безопасность давления и герметичности
  • простота обслуживания в процессе эксплуатации

Гильза постоянно соединена с процессом (например, с помощью резьбы, приварного штуцера или фланца). Датчик вставляется в гильзу и термически соединяется с ней - без прямого контакта с измеряемой средой. Поэтому правильно сконструированная гильза не только увеличивает срок службы, но и повышает качество контроля всей системы.

Типовые конструкции

В зависимости от области применения используются различные варианты:

Резьбовые погружные гильзы

  • Часто используется в системах отопления, вентиляции и кондиционирования воздуха
  • Простая сборка
  • Идеально подходит для контуров отопления и охлаждения

Сварные погружные гильзы

  • Постоянно герметичное решение
  • для высоких требований к давлению
  • промышленное применение

Фланцевые погружные рукава

  • для больших номинальных диаметров
  • для более высоких давлений в процессе
  • Возможность обслуживания без открытия процесса

Выбор материала: Латунь или нержавеющая сталь?

В системах отопления, вентиляции и кондиционирования воздуха часто используются никелированный Используются латунные погружные гильзы.

Вы делаете ставку:

  • Хорошая теплопроводность
  • Простая обработка
  • Экономичное решение для стандартных применений

Для более высоких требований - особенно для:

  • высокие температуры
  • химически требовательные среды
  • Повышенная коррозионная нагрузка

рекомендуется Нержавеющая сталь (например, 1.4571 / AISI 316Ti).

Нержавеющая сталь-Погружные рукава:

  • Повышенная механическая прочность
  • Лучшая коррозионная стойкость
  • Более высокие допустимые скорости потока

Поэтому выбор материала - это не только ценовое решение, но и вопрос давления, температуры, среды и механической нагрузки.

Определение размеров: длина, диаметр и условия установки

Неправильно подобранный размер гильзы может привести к замедлению измерений или даже к механическим проблемам.
Важные параметры:

  • Длина установки (должна достаточно выступать в зону потока)
  • Внутренний диаметр, соответствующий датчику
  • Толщина стенки для применения под давлением
  • Скорость потока в трубе

Правило из практики:
Точка измерения должна быть расположена в зоне с хорошим потоком - не в маргинальных зонах с низким потоком.

Скорость приближения и механическая нагрузка

Гильза погружена в среду - и постоянно подвергается воздействию потока. В зависимости от скорости потока возникают силы, которые приводят к:

  • Вибрации
  • Усталость материала
  • преждевременный отказ
  • или даже нанести непоправимый ущерб

может привести.
Допустимая скорость потока особенно важна для трубопроводов централизованного теплоснабжения, насосных контуров, промышленных применений, высоких температур и давлений.

Почему длина установки играет здесь важную роль

Чем дольше гильза выступает в область потока, тем больше механическая нагрузка. Поэтому максимально допустимая скорость потока напрямую зависит от:

  • Длина установки
  • Материал (латунь или нержавеющая сталь)
  • Температура
  • Давление

На наших технических диаграммах эти предельные значения представлены в практическом виде - с дифференциацией по:

  • 1 бар / пар
  • 20 бар / вода при +100 °C
  • 20 бар / вода при +200 °C

Секция смешивания: измерение температуры после гидравлического слияния

Один из моментов, который часто упускается из виду на практике, - это так называемая секция смешивания.

Температурное расслоение возникает при объединении потоков воды разной температуры. Если датчик установлен слишком близко к точке смешивания, он не будет измерять фактическую температуру смешивания.

Главное правило:

Минимальное расстояние до точки смешивания 10 × диаметр трубы (10 × d), максимальное 15 × d.

В частности, это касается:

  • Тройники
  • Распределительный бар
  • гидравлические переключатели
  • Переключающие клапаны

Правильно выдержанное расстояние смешивания значительно улучшает качество контроля - независимо от типа датчика.

Положение установки: влияние на динамику измерений и срок службы

Направление установки также влияет на поведение:

  • Установка против направления потока
  • Боковая установка
  • Установка на изгибах
  • Вертикальные и горизонтальные линии

В системах с большим потоком датчик должен быть расположен в зоне с хорошим потоком - без попадания в критические резонансные длины. На наших схемах установки показаны типичные варианты монтажа для:

  • Прямые трубопроводы
  • Тройники
  • Бантики
  • Горизонтальная и вертикальная установка

Настройте правильную гильзу прямо сейчас

Вы уже знаете, какая длина конструкции или установки требуется?
В нашей категории вы найдете:

  • Резьбовые погружные гильзы из нержавеющей стали или никелированной латуни
  • Приварные погружные гильзы для более высоких требований к давлению
  • Различные монтажные длины и соединительные резьбы
  • Подходящие версии для датчиков температуры TF-xx / TM-xx / ETF-xx / ...
Выберите гильзу

Мы также производим индивидуально

У вас есть особые требования? Как производитель с нашей собственной продукцией в Германии, мы всегда можем производить за пределами стандартного ассортимента.
