CuRA – Customized Register Assignment

Гибкое, индивидуальное и адаптированное к проекту определение регистров Modbus

В сфере автоматизации зданий важна не только точность, но и эффективность.
Те, кто ежедневно работает с системами управления зданием (GLT), контроллерами DDC или проектами интеграции, знают: стандартизированные таблицы регистров важны, но не всегда являются оптимальным решением.

С помощью CuRA (Customized Register Assignment) мы разработали функцию, которая в таком виде до сих пор существует только у S+S: индивидуальное, специфичное для проекта определение регистров Modbus для каждой отдельной точки данных — гибкое, адаптированное к проекту и полностью совместимое с существующими системными архитектурами.

Это не просто «приятная опция».
CuRA — это результат нашей последовательной работы над разработкой — из практики для практики.

Вернуться к блогу

Почему мы разработали CuRA

В бесчисленных беседах с системными интеграторами, проектировщиками и менеджерами BMS мы слышим это снова и снова:

"Устройство подходит, а структура регистра - нет".

Стандартизированные таблицы Modbus полезны. Но проекты не всегда стандартизированы. Существуют логики с фиксированными адресами, особенно в существующих зданиях или в больших системах BMS:

  • Определены диапазоны 3xxxx и 4xxxx
  • Исторически сложившиеся планы регистров
  • Спецификации международных производителей BMS
  • Стандарты внутренней интеграции разработчиков крупных проектов

И каждый раз это означало, что до сих пор:

  • Тщательное составление карт
  • Дополнительная документация
  • Настройка BMS
  • Потеря времени при вводе в эксплуатацию

Как отдел разработки компании S+S, мы задались вопросом:

Почему проект должен подстраиваться под устройство, а не наоборот?

Компания CuRA была создана именно с учетом этих пожеланий клиентов.

  • Что конкретно означает CuRA?

    Адреса регистров постоянно определены в классических структурах Modbus. Это означает, что

    • Каждая температура имеет заранее определенный адрес
    • Каждая уставка надежно закреплена
    • Каждый этап вентилятора имеет стандартную структуру

    Это работает - до тех пор, пока система более высокого уровня структурирована точно так же. На практике, однако, все часто выглядит иначе:

    • Существующие структуры BMS с исторически выросшими регистрационными планами
    • Стандартизированные спецификации интеграции от основных производителей систем управления зданием
    • Спецификации проектов с фиксированными диапазонами адресов
    • Модернизация в ситуациях, когда необходимо сохранить существующие конструкции

    Именно в этом случае на помощь приходит CuRA.

  • Что делает CuRA уникальной

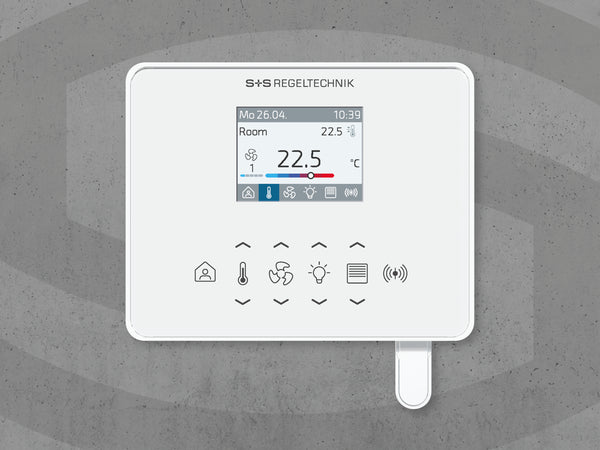

    С помощью CuRA регистры Modbus Rymaskon® устройство индивидуально. Каждая соответствующая точка данных может быть гибко назначена на нужную область регистра.

    Примеры:

    • Комнатная температура → Свободно определяемый адрес хранения
    • Уставка → индивидуальная регулировка
    • Вентиляторная стадия → может быть интегрирована в конкретный проект
    • Статус присутствия → настраивается на существующую структуру BMS
    • Значения CO2, VOC или влажности → конструктивно идентичны существующим датчикам

    Это означает, что устройство не просто интегрировано - оно полностью адаптируется к проекту.

Почему это так ценно?

  1. Экономия времени при вводе в эксплуатацию
    - Отсутствие или незначительная адаптация структуры BMS.
    - Никаких дополнительных таблиц отображения.
    - Никаких сложных шлюзов и объездов.
    - Сократите количество запросов: Расположение важных регистров рядом друг с другом (1, 2, 3, 4 вместо 100, 400, 800, 1200) > один запрос вместо четырех.

    Это значительно сокращает время проектирования и ввода в эксплуатацию.

  2. Идеально подходит для проектов модернизации
    В существующих зданиях структура регистра часто не подлежит обсуждению.
    С помощью CuRA новые RymaskonУстройства ® могут быть точно интегрированы в существующие структуры - без переоборудования системы.

  3. Стандартизированная структура проекта
    Особенно в крупных проектах или серийных установках (например, в гостиницах, офисных комплексах, жилых комплексах) CuRA гарантирует, что:
    - Стандартизированная логика адресации
    - Четкая документация
    - Многоразовые шаблоны GLT

  4. Максимальная свобода интеграции
    CuRA превращает стандартное устройство в решение для конкретного проекта - без индивидуальной настройки.

Содержание

Техническая база CuRA Практический пример CuRA CuRA + W-Modbus - Максимальная гибкость

Техническая база

Наш сайт Rymaskon® поддерживают 1000 устройств:

  • Modbus RTU (RS-485)
  • W-Modbus (Беспроводная связь)
  • Широкие регистры данных и конфигурации
  • Регистры удержания, ввода и катушки
  • Функции чтения и записи через GLT

Устройства имеют структурированную таблицу регистров, в которой определены все доступные точки данных. С помощью CuRA эта стандартная структура настраивается под конкретные проекты - без изменения внутренней логики устройства.
Функция занимает центральное место в описании продукта

Пример из практики

Системный интегратор работает с BMS, которая имеет следующую структуру:

  • Диапазон 30000 → Фактические значения
  • Диапазон 31000 → Уставки
  • Диапазон 32000 → Сообщения о состоянии

По умолчанию устройства Modbus часто находятся в смешанном диапазоне.

Без нашей функции это означает:

  • Настройка BMS
  • Специальное программирование
  • Увеличение времени ввода в эксплуатацию

С помощью CuRA мы можем легко настроить зоны в соответствии с нашими потребностями:

  • Фактическое значение температуры → 30001
  • Уставка → 31001
  • Состояние вентилятора → 32001

Результат:
✔ Отсутствие настройки BMS
✔ Ускоренный ввод в эксплуатацию
✔ Сокращение усилий по документированию
✔ Соблюдение сроков выполнения проекта

CuRA + W-Modbus - Максимальная гибкость

CuRA особенно интересна в сочетании с нашим W-Modbus-система. Потому что:

  • Радиосеть остается стандартизированной
  • Шлюз обеспечивает связь и системную интеграцию
  • Структура реестра остается полностью настраиваемой

Особенно это касается гибридных сетей (RTU + W-Modbus), становится ясно, насколько важна продуманная архитектура системы для обеспечения максимальной гибкости.

Как настроена система CuRA?

Конфигурация может быть выполнена с помощью:

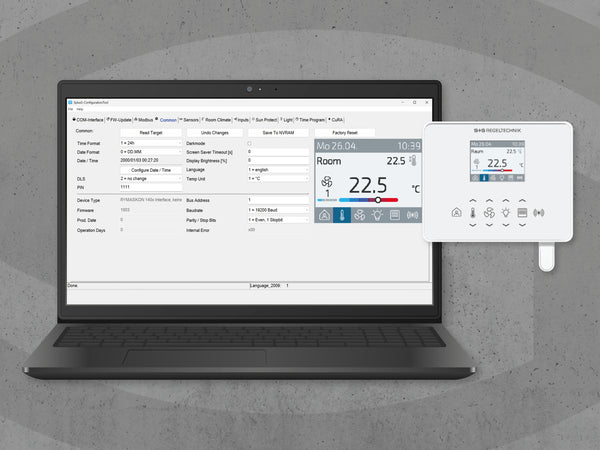

  • Программное обеспечение для конфигурирования (S+S Configuration Tool)
  • Регистр Modbus
  • Параметризация с учетом специфики проекта

Важно:
Настройка регистра структурирована и задокументирована, что позволяет без проблем передавать систему проектировщикам и интеграторам.

Заключение: Почему CuRA обычно S+S

CuRA означает:

✔ Максимальная свобода интеграции
✔ Сокращение времени выполнения проекта
✔ Идеальная индивидуализация GLT
✔ Интеграция в чистую модернизацию
✔ Архитектура профессиональной системы

С помощью CuRA мы превращаем стандартное устройство Modbus в индивидуальное решение - без необходимости специальной разработки.

И, таким образом, является образцом для нашего утверждения:

Мы не разрабатываем продукты, которые только работают.
Мы разрабатываем решения, которые упрощают проекты.

Именно поэтому системные интеграторы, проектировщики и производители BMS полагаются на S+S Regeltechnik.
