Description du produit
- Plage de mesure: –7000...+7000 Pa
- Sortie: Modbus
- Type de protection: IP 67 (selon EN 60 529), Boîtier à l’état monté
Le système international d’unités SI (default) peut être commuté sur Impérial (via Modbus).
Le kit de raccordement ASD-06 (tuyau flexible de 2 m, deux embouts de raccordement, vis) est compris dans la livraison.
La sonde de pression s’utilise pour mesurer les surpressions, les dépressions ou les pressions différentielles de l’air propre et des milieux gazeux.
Elle est utilisée dans les équipements de salles blanches, de médecine et de filtration, dans des gaines de ventilation et de climatisation, dans des cabines de pistolage, dans des cuisines industrielles, pour le contrôle des filtres et la mesure du niveau de remplissage ou pour la commande des variateurs de fréquence.
Un capteur de pression avec élément de mesure piézorésistif garantit des mesures précises.
Les paramètres suivants peuvent être consultés via le Modbus : pression différentielle [Pa] [inWC].
Sonde Modbus SD avec interface Modbus RS485 (pas d'séparation galvanique), résistance defin de bus commutable, commutateur DIP pour le réglage des paramètres du bus et adresse de bus hors tension, LED interne pour l'affichage du télégramme, (éclairé, librement programmable).
L’autodiagnostic détecte les ruptures de sonde ou les sondes en court-circuit et les identifie comme des erreurs.
La sonde est étalonnée d’usine et peut être ajustée plus précisément à son environnement par un professionnel.
Données techniques
| Alimentation en tension | 24 V CA (± 20 %) et 15...36 V CC |
| Puissance absorbée | < 1,0 W/ 24 V CC < 2,2 VA/ 24 V CA |
| Système d’unités | SI (default) ou Impérial (commutable via Modbus) |
| Points de données | pression différentielle [Pa] [inWC] |
| Type de pression | pression différentielle |
| Plage de mesure | –7000...+7000 Pa |
| Précision | Type 1217 (7000 Pa): typique ± 105 Pa à +25 °C comparé à l’appareil de référence étalonné |
| Point zéro offset | ± 10 % plage de mesure |
| Surpression/ dépression | max. 5 x plage de mesure |
| Hystérésis | 0,3 % Vf |
| Dérive de température | ± 0,1 % par °C Vf |
| Linéarité | < ± 1 % Vf |
| Parties en contact avec le milieu | PA6 duroplaste Si époxy RTV BSG, gel de silicone UV |
| Température du fluide | –20...+50 °C |
| Milieu | air propre et gaz non agressifs non inflammables |
| Interface bus | RS 485 pas d'séparation galvanique terminaison de bus activable par interrupteur DIP. Jusqu'à 32 appareils possibles sur un segment. Pour un nombre supérieur d'appareils on devra utiliser des répéteurs RS 485. |
| Protocole de bus | Modbus (mode RTU) plage d'adresses réglable de 0...247 |
| Taux de transfert | 9600 19200 38400 Baud |
| Affichage de l'état | LED verte = télégramme valide LED rouge = erreur de télégramme |
| Filtrage des signaux | 1 s / 10 s |

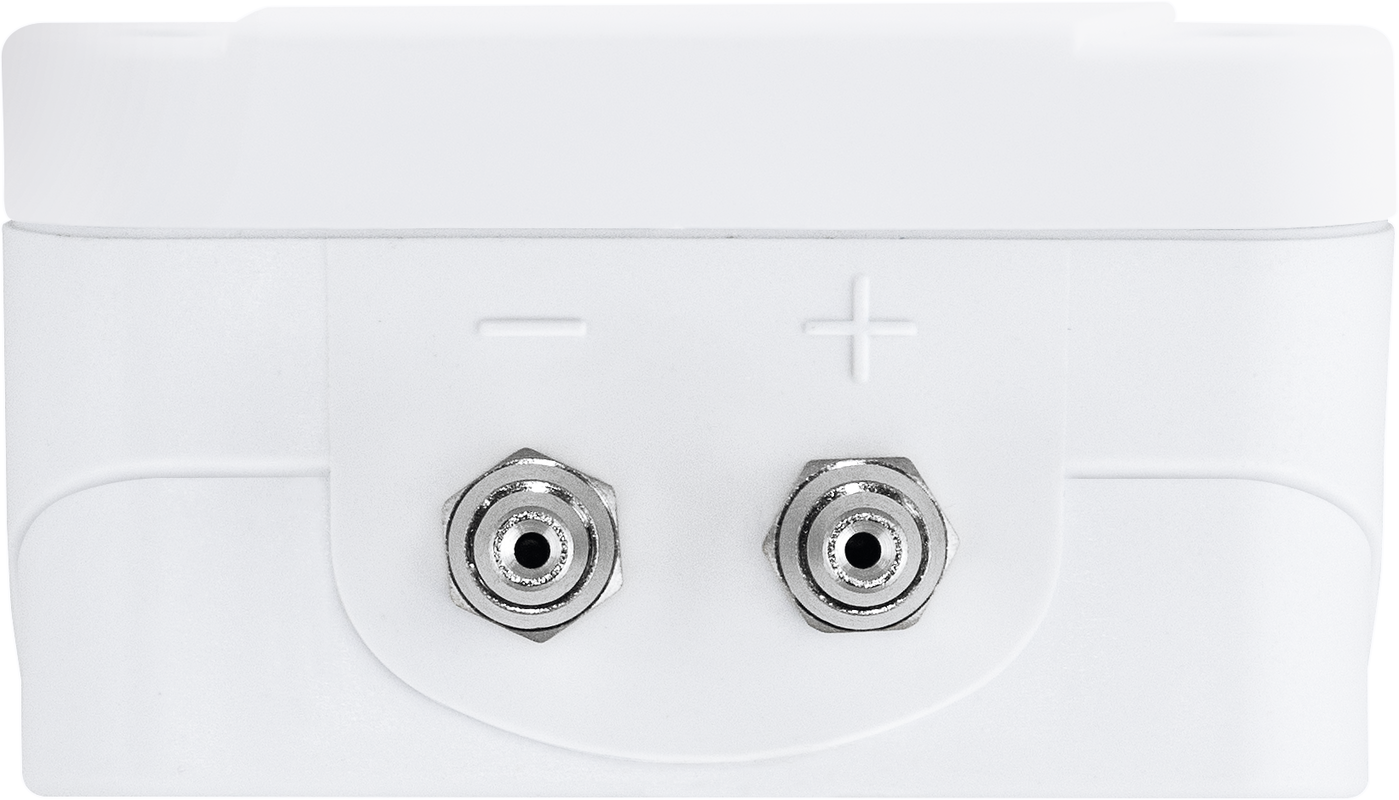

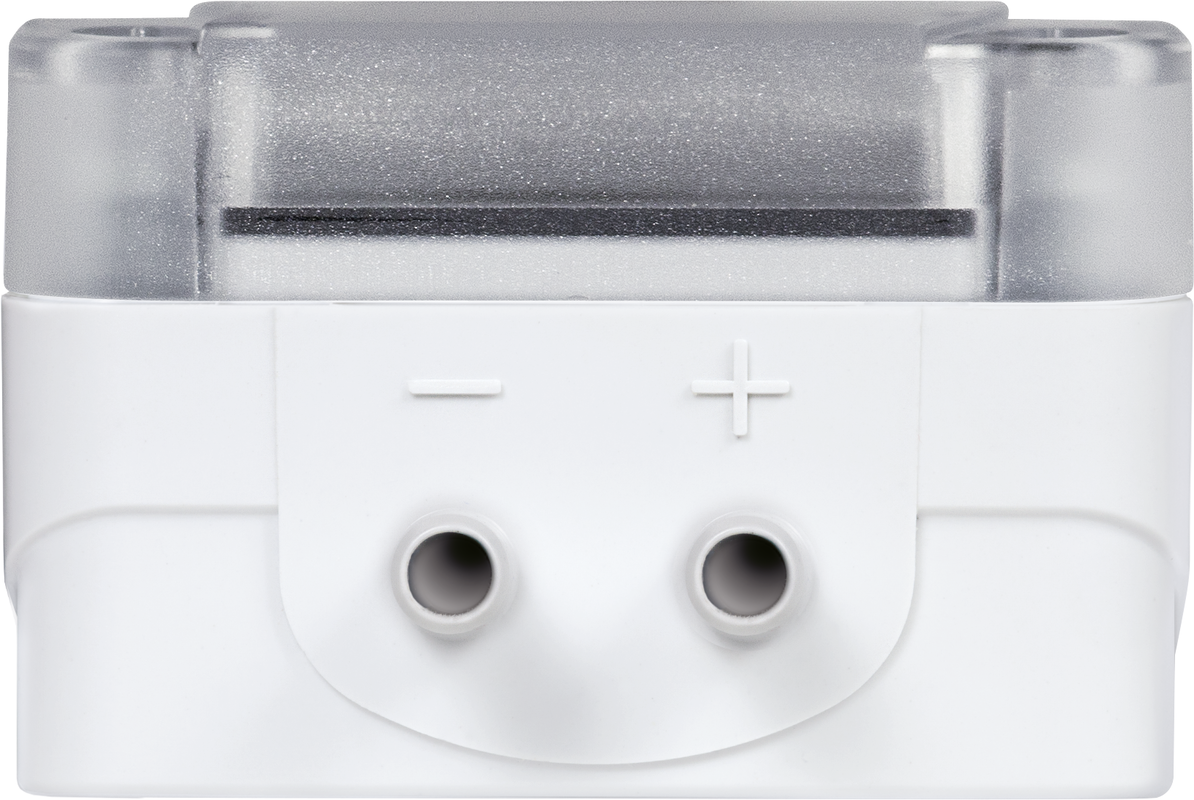

| Raccord de pression | avec des embouts pour tuyau sous pression de Ø 6 mm |
| Boîtier | plastique résistant aux UV matière polyamide renforcé à 30 % de billes de verre avec vis de fermeture rapide (association fente/ fente en croix) couleur blanc signalisation (similaire à RAL 9016) Le couvercle de l'écran est transparent ! |
| Dimensions du boîtier | 72 x 64 x 43,3 mm (Tyr 1 avec écran) |
| Raccordement de câble | presse-étoupe en plastique 2x M12 x1,5 (adaptateur en Y) avec décharge de traction remplaçable diamètre intérieur max. 6 mm |
| Raccordement électrique | 0,14 - 1,5 mm², par bornes à vis |
| Stabilité à long terme | ± 1 % par an |
| Humidité d’air admissible | < 95 % h.r. sans condensation de l’air |
| Classe de protection | III (selon EN 60 730) |
| Type de protection | IP 67 (selon EN 60 529), Boîtier à l’état monté Boîtier testée TÜV SÜD n° de rapport 713139052 (Tyr 1) |
| Normes | conformité CE selon Directive « CEM » 2014/ 30/ EU |

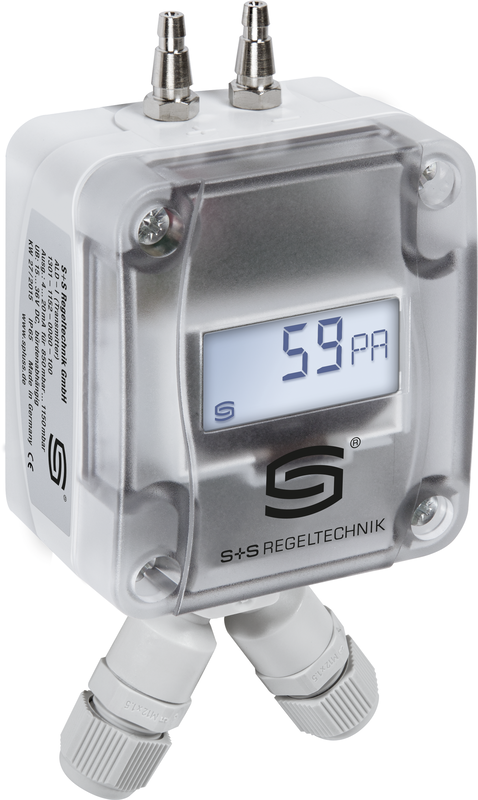

| En option | écran avec rétro-éclairage affichage à deux lignes découpe env. 36 x15 mm (l x h) pour afficher la pression effective ou d’une valeur d’affichage librement programmable |
